Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | La Chine |
| Nom de marque: | Baode |
| Certification: | CE/UL |
| Numéro de modèle: | Série BH100 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 300-1000 per Unit |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 14 à 18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités par mois |
| Nom du produit: | BH100 échangeur de chaleur à plaque de titane à joints en acier inoxydable pour refroidir l'eau et l | Application du projet: | Liquide à l'échange liquide de la chaleur |
|---|---|---|---|
| Matériau du cadre: | acier au carbone | Matériau de plaque: | Acier inoxydable, Ti |
| étanchéité: | Les produits doivent être présentés dans un emballage de qualité supérieure. | Le pouvoir: | 300 à 800 kW |
| Application pratique: | CIP chauffage, tempérage du vin |

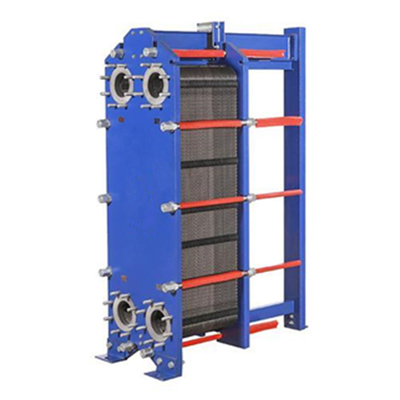

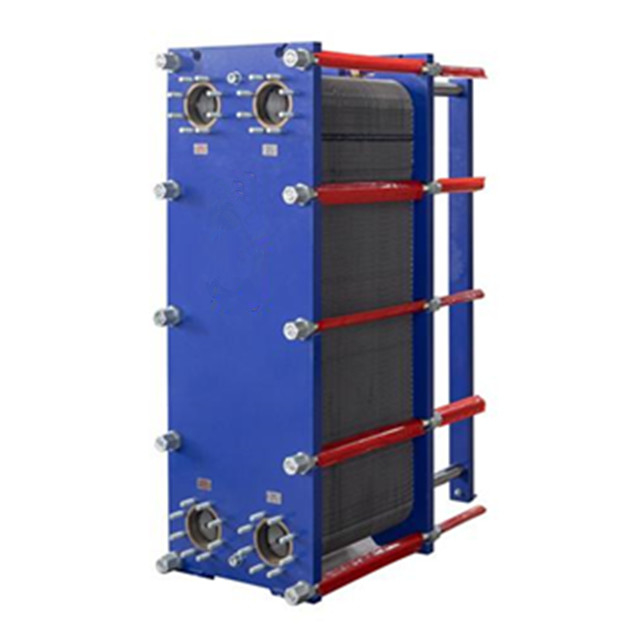

BH100 échangeur de chaleur à plaque de titane à joints en acier inoxydable pour refroidir l'eau et l'eau de mer
L'échangeur de chaleur à plaques de joints est un type d'échangeur de chaleur. Il se caractérise par un coefficient de transfert de chaleur élevé; Facile à réparer et à nettoyer; Faible coefficient d'encrassement; Structure compacte, petite empreinte,poids léger; facile à changer la zone de transfert de chaleur ou la combinaison de procédés; la différence de température finale est faible.
Introduction au projet
Il est constitué d'un lot de feuille ondulée estampillée à un certain intervalle, scellée par des joints autour, et superposée par le cadre et la spirale de compression,les quatre trous d'angle de la plaque et du joint forment un tube de distribution de fluide et un tube de collecte, tout en séparant raisonnablement le fluide chaud et le fluide froid, de sorte qu'il coule dans le canal de débit des deux côtés de chaque plaque, à travers la plaque pour l'échange de chaleur.
Principe de fonctionnement
L'échangeur de chaleur de plaque de joints est constitué d'un ensemble de plaques métalliques avec quatre trous d'angle sur la plaque pour le passage des supports chauds et froids.La plaque A et la plaque B sont disposées alternativement, un canal de réseau est formé entre les plaques, et le tampon d'étanchéité scelle les milieux chaud et froid dans l'échangeur de chaleur, tout en séparant raisonnablement les milieux chaud et froid sans mélange.Dans le canal., le flux de fluide froid et chaud à intervalles, peut être contre courant ou le long du flux selon les besoins, dans le processus de flux du fluide froid et chaud à travers l'échangeur de chaleur murale,afin d'obtenir l'effet souhaité.
| Modèle | BH100B / BH100H | |
| Référence croisée | M10M, M10B | |
| La valeur de l'échantillon est la valeur de l'échantillon. | 1084 | 1084 |
| Largeur, en W [mm] | 470 | 470 |
| Min longueur standard, L [mm] | 700 | 700 |
| Longueur maximale standard, L [mm] | 2300 | 2300 |
| Distance verticale du port, VC [mm] | 719 | 719 |
| Distance horizontale du port, HC [mm] | 225 | 225 |
| Température maximale [°C] | 180 | 180 |
| Pression maximale | 10 | 16 |
| Taille de la bride | DN100/4" | DN0100/4" |
| Débit maximal [kg/s] | 50 | |
(Mesure en mm, N signifie le nombre de plaques)
| Matériau de la plaque | Variétés liquides adaptées | ||
| Acier inoxydable (AISI304.316 etc.) | L'eau pure, l'eau normale, l'huile alimentaire, l'huile minérale | ||
| Ti, Ti-pd | L'eau de mer, l'eau salée, l'eau minérale | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Acide sulfurique dilué, solution organique dans l'eau | ||
| Je ne sais pas | Soude caustique à haute température et à forte concentration | ||
| L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. | Concentration Acide sulfurique, acide chlorhydrique, acide phosphorique | ||
| Matériau du joint | Température de fonctionnement °C | Variétés liquides adaptées | |
| NBR | -15 à +135°C | L'eau, l'eau de mer, l'huile minérale, l'eau salée | |
| Le PDEP | -25 à +180°C | Eau chaude, vapeur, acide, alcali | |
| F26: le numéro de série | -55 à +230°C | Acide, alcalin | |
| TPF | -0 à +160°C | Acide fortement concentré, alcalis, huile à haute température, vapeur | |
L'échangeur de chaleur à plaques de joints, avec sa conception unique et ses performances efficaces, a été largement utilisé dans divers domaines industriels et civils.légers et faciles à entretenir, ce qui en fait un chef de file dans la technologie moderne de transfert de chaleur.
La plus grande caractéristique de l'échangeur de chaleur à plaques de joints est son efficacité élevée.qui améliore considérablement l'efficacité du transfert de chaleurEn même temps, en raison de l'état turbulent du fluide, le processus de transfert de chaleur est plus efficace.
