Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CE/UL |
| Numéro de modèle: | Série BH60 |
| Quantité de commande min: | 1 Unité |
|---|---|
| Prix: | USD 300-1000 per Unit |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 14 à 18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités par mois |
| Nom du produit: | BH60 M3 joints de plaque échangeur de chaleur joints EPDM pour l'eau de chauffage | Application du projet: | Liquide à l'échange liquide de la chaleur |
|---|---|---|---|
| Matériau du cadre: | acier au carbone | Matériau de la plaque: | Acier inoxydable, Ti |
| étanchéité: | Les produits doivent être présentés dans un emballage de qualité supérieure. | Le pouvoir: | 300 à 800 kW |
| Application pratique: | CIP chauffage, tempérage du vin |

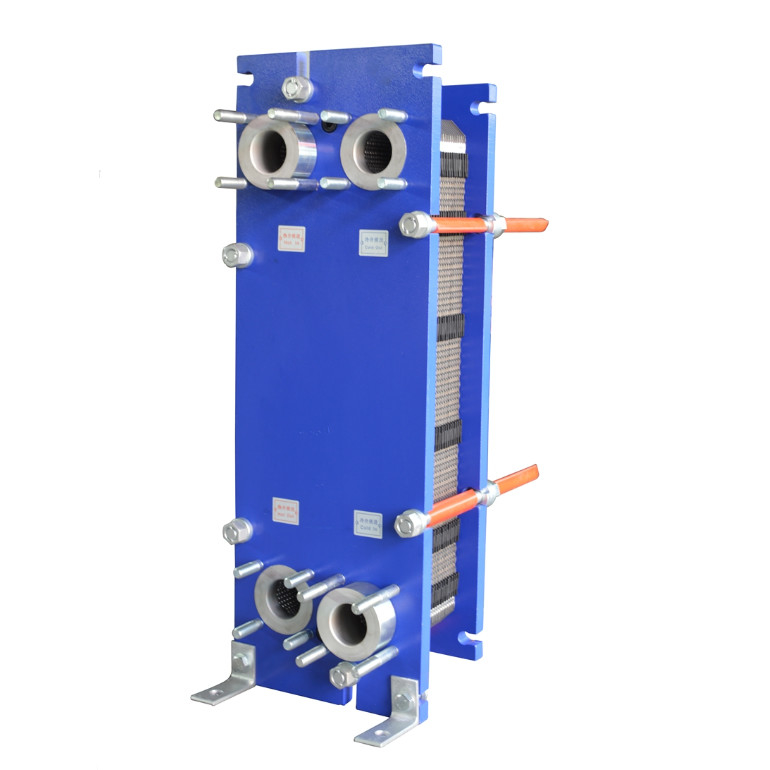

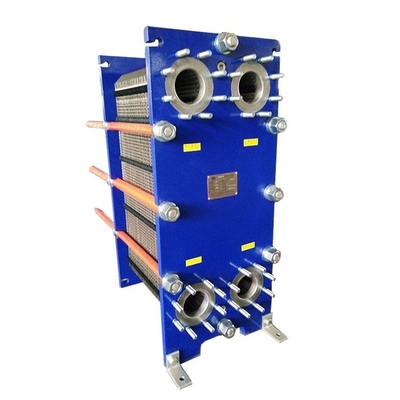

BH60 M3 joints de plaque échangeur de chaleur joints EPDM pour l'eau de chauffage
| Modèle | BH60 | |
| Référence croisée | M6,M6M | |
| La valeur de l'échantillon est la valeur de l'échantillon. | 920 | 940 |
| Largeur, en W [mm] | 320 | 330 |
| Min longueur standard, L [mm] | 500 | 500 |
| Longueur maximale standard, L [mm] | 1500 | 1500 |
| Distance verticale du port, VC [mm] | 640 | 640 |
| Distance horizontale du port, HC [mm] | 140 | 140 |
| Température maximale [°C] | 180 | 180 |
| Pression maximale | 10 | 16 |
| Taille de la bride | DN50/2' | DN50/2' |
| Débit maximal [kg/s] | 16 | |
(Mesure en mm, N signifie le nombre de plaques)
| Matériau de la plaque | Variétés liquides adaptées | ||
| Acier inoxydable (AISI304.316 etc.) | L'eau pure, l'eau normale, l'huile alimentaire, l'huile minérale | ||
| Ti, Ti-pd | L'eau de mer, l'eau salée, l'eau minérale | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Acide sulfurique dilué, solution organique dans l'eau | ||
| Je ne sais pas | Soude caustique à haute température et à forte concentration | ||
| L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. | Concentration Acide sulfurique, acide chlorhydrique, acide phosphorique | ||
| Matériau du joint | Température de fonctionnement °C | Variétés liquides adaptées | |
| NBR | -15 à +135°C | L'eau, l'eau de mer, l'huile minérale, l'eau salée | |
| Le PDEP | -25 à +180°C | Eau chaude, vapeur, acide, alcali | |
| F26: le numéro de série | -55 à +230°C | Acide, alcalin | |
| TPF | -0 à +160°C | Acide fortement concentré, alcalis, huile à haute température, vapeur | |
Applications
Fonctions générales de chauffage et de refroidissement.
Conception standard
L'échangeur de chaleur de plaque se compose d'un paquet de plaques métalliques ondulées avec des ouvertures pour le passage des deux fluides
La plaque est assemblée entre une plaque fixe et une plaque de pression mobile et comprimée par des boulons de serrage.Les plaques sont équipées d'un joint qui scelle le canal d'interpolation et dirige les fluides dans des canaux alternatifsLe nombre de plaques est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de température.
Les ondulations des plaques favorisent la turbulence du fluide et soutiennent les plaques contre la pression différentielle.La plaque de cadre et la plaque de pression sont suspendues à une barre de support supérieure et situées par une barre de guidage inférieureLes connexions sont situées dans la plaque de cadre ou, si l'un ou les deux fluides effectuent plus d'un passage dans l'unité, dans la plaque de cadre et les plaques de pression.
Capacités typiques
Débit de liquide
Jusqu'à 16 kg/s (250 gpm), selon le support, permis
Réduction de pression et programme de température.
Chauffage de l'eau par vapeur
300 à 800 kW
Principe de fonctionnement
Des canaux sont formés entre les plaques et les ports d'angle sont disposés de manière à ce que les deux supports circulent par des canaux alternatifs.et le débit de contre-courant complet est créé pour la plus grande efficacité possibleLa corrugation des plaques assure le passage entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence, ce qui se traduit par un transfert de chaleur efficace.
Industrie alimentaire:Pasteurisation du lait, Pasteurisation du lait et des boissons, Tempérance du vin, traitement de l'eau embouteillée, CIP (nettoyage sur place)
chauffage, eau par osmose inverse.
Application pour la marine:Refroidissement central des moteurs ou turbines principaux ou auxiliaires, refroidissement par huile de lubrification, refroidissement de l'eau circulante pour les bouteilles de refroidissement, les pistons, les buses d'injection, refroidissement par huile de Baoder,huile de compresseur et autres lubrifiants, Préchauffage de l'huile de lubrification et de l'huile de combustion lourde, Préchauffage de l'eau de mer pour la production d'eau douce, Récupération de chaleur, Échange de chaleur pour la climatisation des cabines de passagers et des espaces de fret
Autres:229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 229 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 239 23
Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle
Certifié par ISO9001, CE, UL, WRAS, ROHS, CCS, etc.
