Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CE/UL |
| Numéro de modèle: | Série BH100 |
| Quantité de commande min: | 1 Unité |
|---|---|
| Prix: | USD 300-1000 per Unit |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 14 à 18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités par mois |
| Nom du produit: | BH100 Échangeur de chaleur à plaque Haute efficacité Facile à utiliser Échangeurs de chaleur à plaqu | Application du projet: | Liquide à l'échange liquide de la chaleur |
|---|---|---|---|
| Matériau du cadre: | acier au carbone | Matériau de la plaque: | Acier inoxydable, Ti |
| étanchéité: | Les produits doivent être présentés dans un emballage de qualité supérieure. | Le pouvoir: | 300 à 800 kW |
| Application pratique: | CIP chauffage, tempérage du vin |

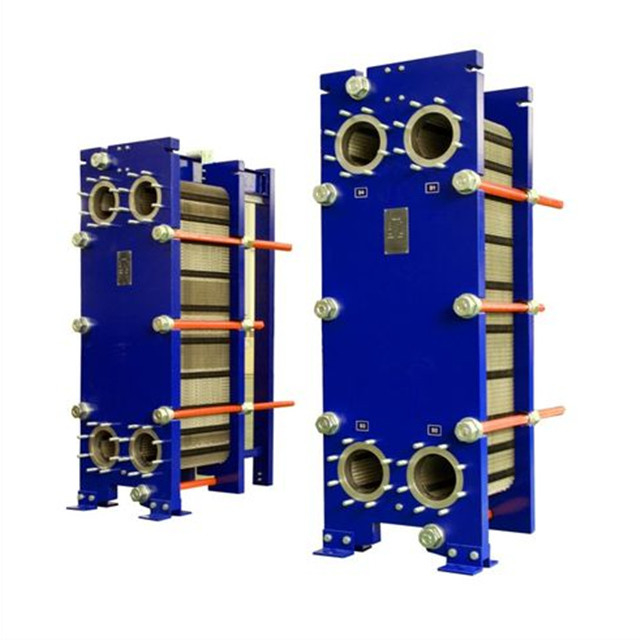

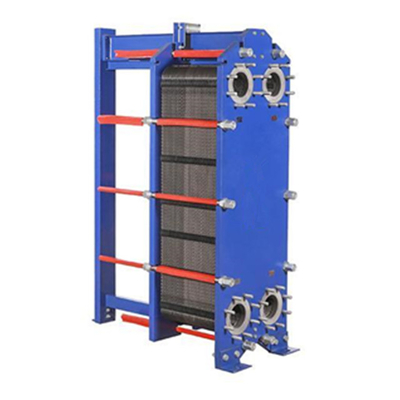

BH100 Échangeur de chaleur à plaque Haute efficacité Facile à utiliser Échangeurs de chaleur à plaque à joints
L'échangeur de chaleur à plaques de joints est un type d'échangeur de chaleur. Il se caractérise par un coefficient de transfert de chaleur élevé; Facile à réparer et à nettoyer; Faible coefficient d'encrassement; Structure compacte, petite empreinte,poids léger; facile à changer la zone de transfert de chaleur ou la combinaison de procédés; la différence de température finale est faible.
Introduction au projet
Il est constitué d'un lot de feuille ondulée estampillée à un certain intervalle, scellée par des joints autour, et superposée par le cadre et la spirale de compression,les quatre trous d'angle de la plaque et du joint forment un tube de distribution de fluide et un tube de collecte, tout en séparant raisonnablement le fluide chaud et le fluide froid, de sorte qu'il coule dans le canal de débit des deux côtés de chaque plaque, à travers la plaque pour l'échange de chaleur.
Principe de fonctionnement
L'échangeur de chaleur de plaque de joints est constitué d'un ensemble de plaques métalliques avec quatre trous d'angle sur la plaque pour le passage des supports chauds et froids.La plaque A et la plaque B sont disposées alternativement, un canal de réseau est formé entre les plaques, et le tampon d'étanchéité scelle les milieux chaud et froid dans l'échangeur de chaleur, tout en séparant raisonnablement les milieux chaud et froid sans mélange.Dans le canal., le flux de fluide froid et chaud à intervalles, peut être contre courant ou le long du flux selon les besoins, dans le processus de flux du fluide froid et chaud à travers l'échangeur de chaleur murale,afin d'obtenir l'effet souhaité.
L'échangeur de chaleur à plaque est un élément important de la technologie d'échange de chaleur dans les équipements industriels de processus.Le joint élastique qui scelle entre les dissipateurs de chaleur des plaques individuelles est une partie usée et est également une partie qui est sujette au vieillissement dans des conditions naturellesSi ces joints sont durcis par la chaleur et perdent leur élasticité d'origine, l'échangeur de chaleur ne peut pas fonctionner correctement.
Les facteurs suivants ont une incidence importante sur la durée de vie du joint élastique:
- Comment fonctionne l'échangeur de chaleur (continu ou discontinu)
- Corrosivité des milieux de refroidissement et des agents de nettoyage utilisés
- Température maximale de fonctionnement
- Pression de travail maximale
- La contrainte du joint élastique est importante en raison d'une pression excessive et d'une pression déséquilibrée
- Le vieillissement naturel.
| Modèle | BH100B / BH100H | |
| Référence croisée | M10M, M10B | |
| La valeur de l'échantillon est la valeur de l'échantillon. | 1084 | 1084 |
| Largeur, en W [mm] | 470 | 470 |
| Min longueur standard, L [mm] | 700 | 700 |
| Longueur maximale standard, L [mm] | 2300 | 2300 |
| Distance verticale du port, VC [mm] | 719 | 719 |
| Distance horizontale du port, HC [mm] | 225 | 225 |
| Température maximale [°C] | 180 | 180 |
| Pression maximale | 10 | 16 |
| Taille de la bride | DN100/4" | DN0100/4" |
| Débit maximal [kg/s] | 50 | |
(Mesure en mm, N signifie le nombre de plaques)
| Matériau de la plaque | Variétés liquides adaptées | ||
| Acier inoxydable (AISI304.316 etc.) | L'eau pure, l'eau normale, l'huile alimentaire, l'huile minérale | ||
| Ti, Ti-pd | L'eau de mer, l'eau salée, l'eau minérale | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Acide sulfurique dilué, solution organique dans l'eau | ||
| Je ne sais pas | Soude caustique à haute température et à forte concentration | ||
| L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. | Concentration Acide sulfurique, acide chlorhydrique, acide phosphorique | ||
| Matériau du joint | Température de fonctionnement °C | Variétés liquides adaptées | |
| NBR | -15 à +135°C | L'eau, l'eau de mer, l'huile minérale, l'eau salée | |
| Le PDEP | -25 à +180°C | Eau chaude, vapeur, acide, alcali | |
| F26: le numéro de série | -55 à +230°C | Acide, alcalin | |
| TPF | -0 à +160°C | Acide fortement concentré, alcalis, huile à haute température, vapeur | |
Applications
L'échangeur de chaleur à plaque présente les caractéristiques d'un coefficient de transfert de chaleur élevé, d'une faible chute de pression, d'une structure compacte, d'un poids léger, d'un petit espace d'occupation,une combinaison pratique de surface et de processus, une grande polyvalence des pièces, une large sélection de matériaux et une production facile à grande échelle, etc., a été largement utilisée dans l'alimentation, les machines, la métallurgie,pétrochimique et marine et autres domaines, et est devenu le principal équipement d'échange thermique dans le domaine du chauffage urbain.
