Échangeur de chaleur à plaque et cadre standard pour le chauffage par vapeur HVAC

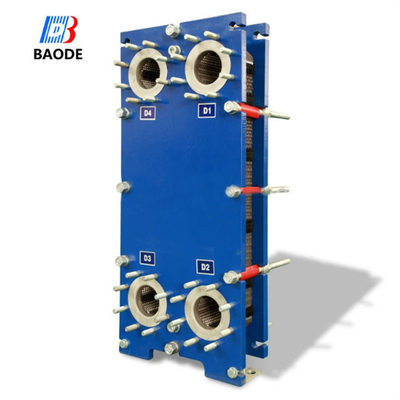

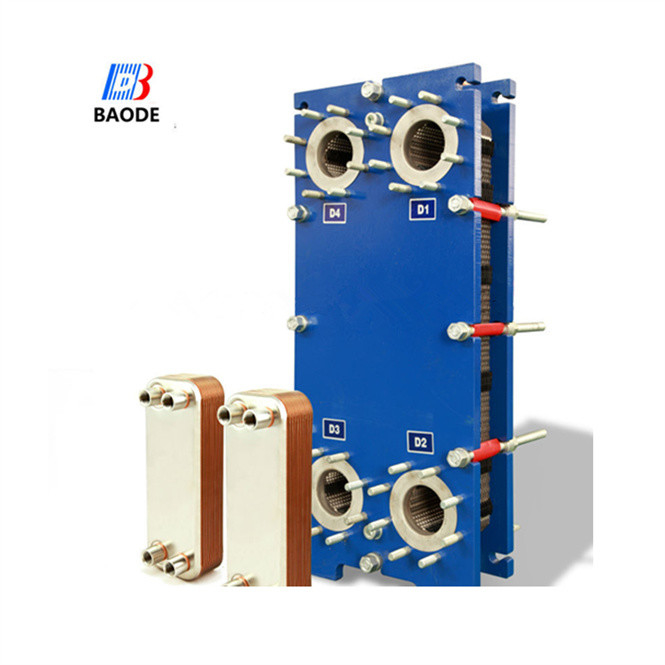

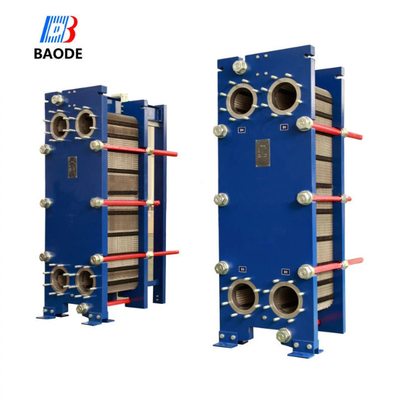

Échangeur de chaleur à plaques de joints de série SH60 10/16 bar 20 kg/s pour le chauffage à la vapeur HVAC

(Mesure en mm, N signifie le nombre de plaques)

L'échangeur de chaleur à cadre et à plaque Baode est la marque n° 1 en Chine dans l'industrie des échangeurs de chaleur à plaques.L'échangeur de chaleur de plaque est constitué d'un ensemble de plaques métalliques ondulées avec des ouvertures pour le passage des deux fluides entre lesquels le transfert de chaleur aura lieuLe paquet de plaques est assemblé entre une plaque fixe et une plaque de pression mobile et comprimé par des boulons de serrage.Les plaques sont équipées d'un joint qui scelle le canal entre les plaques et dirige les fluides dans des canaux alternatifsLe nombre de plaques est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de température.Les ondulations des plaques favorisent la turbulence du fluide et soutiennent les plaques contre la pression différentielleLa plaque de cadre et la plaque de pression sont suspendues à une barre de support supérieure et placées par une barre de guidage inférieure, toutes deux fixées à une colonne de support.Les connexions sont situées dans la plaque de cadre ou, si l'un ou les deux fluides effectuent plus d'un passage dans l'unité, dans le cadre et les plaques de pression.

Principe de fonctionnement

Des canaux sont formés entre les plaques et les ports d'angle sont disposés de façon à ce que les deux supports circulent par des canaux alternatifs.et le débit de contre-courant complet est réglé pour une efficacité maximale possibleLa corrugation des plaques assure le passage entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence, ce qui se traduit par un transfert de chaleur efficace.

Temps de livraison court.

Une qualité élevée

Prix raisonnable

Fabriqué par le client

Conception du savoir-faire et assistance à la clientèle
