Échangeur de chaleur standard en acier inoxydable

Échangeur de chaleur en acier inoxydable AISI316

(Mesure en mm, N signifie le nombre de plaques)

Conception standard

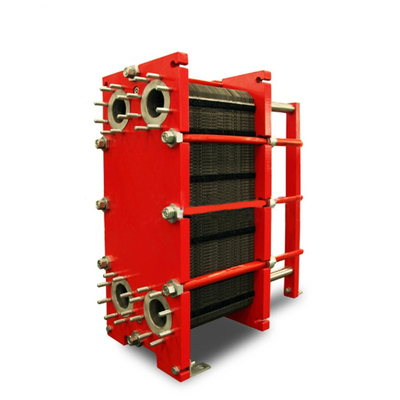

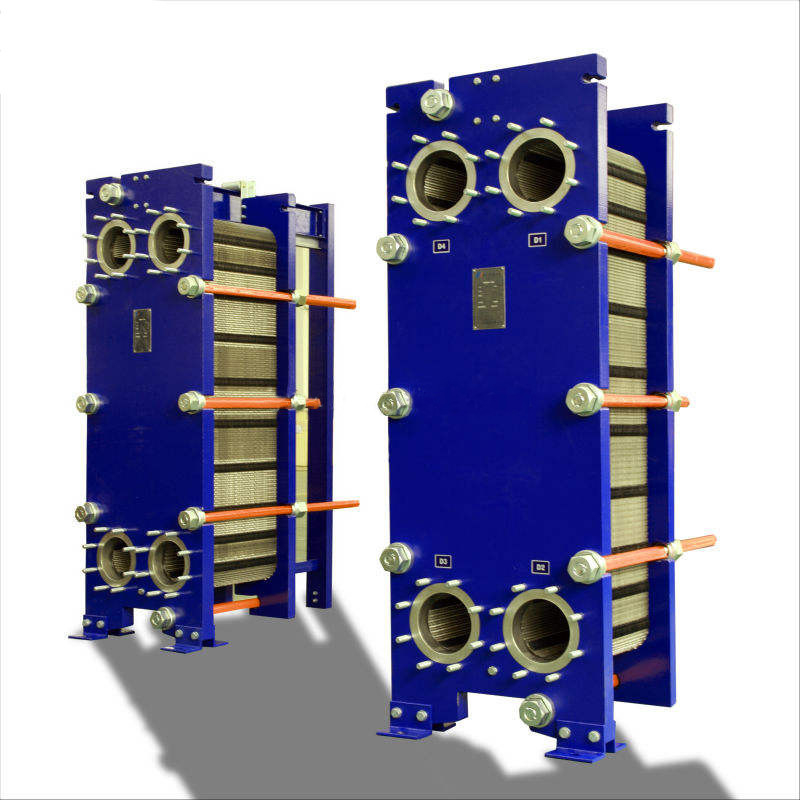

L'échangeur de chaleur de plaque se compose d'un paquet de plaques métalliques ondulées avec des ouvertures pour le passage des deux fluides
Le paquet de plaques est assemblé entre une plaque fixe et une plaque de pression mobile et comprimé par des boulons de serrage.Les plaques sont équipées d'un joint qui scelle le canal d'interpolation et dirige les fluides dans des canaux alternatifsLe nombre de plaques est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de température.
Les ondulations des plaques favorisent la turbulence du fluide et soutiennent les plaques contre la pression différentielle.La plaque de cadre et la plaque de pression sont suspendues à une barre de support supérieure et situées par une barre de guidage inférieureLes connexions sont situées dans la plaque de cadre ou, si l'un ou les deux fluides effectuent plus d'un passage dans l'unité, dans le cadre et les plaques de pression.

Capacités typiques
Débit de liquide
Jusqu'à 16 kg/s (250 gpm), selon le support, permis
Réduction de pression et programme de température.
Chauffage de l'eau par vapeur
300 à 800 kW

Principe de fonctionnement
Des canaux sont formés entre les plaques et les ports d'angle sont disposés de manière à ce que les deux supports circulent par des canaux alternatifs.et le débit de contre-courant complet est créé pour la plus grande efficacité possibleLa corrugation des plaques assure le passage entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence, ce qui se traduit par un transfert de chaleur efficace.

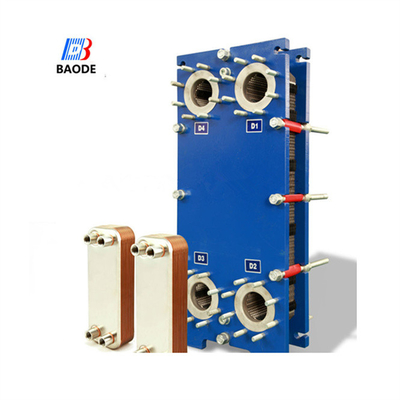

Avantages de l'échangeur de chaleur à plaques de joints Baode
* Moins de place& plus efficace
BaodePlaque d'étanchéitééchangeur de chaleurAvec les modèles compacts, ils ont seulement besoin de 22 à 50% moins d'espace dans le système qu'un échangeur de chaleur en coque et en tube comparable.Vous avez juste besoin de pompes plus petites qui consommeront moins d'énergie.

*Six fois plus efficace qu'un échangeur de chaleur à coque et à tube.
Comparé à l'échangeur de chaleur à tube de coque, Baodeétanchéitééchangeur de chaleur à plaque/Échangeur de chaleur de cadre et de plaqueLe motif spécial de la plaque ondulée crée un niveau élevé de turbulence qui,en combinaison avec le faible volume de liquide et les valeurs élevées de transfert de chaleur. Cela facilite le contrôle efficace du chauffage ou du refroidissement.

*Maintenance facile
Quand le nettoyage est nécessaire,échangeur de chaleur à plaques de jointsIl peut être facilement ouvert, permettant ainsi l'accès aux surfaces des plaques, utiliser de l'eau sous pression ou un certain liquide pour le nettoyer.
