Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | La Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL210 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Échangeur de chaleur en tôle de brassage au nickel de haute qualité pour système de chauffage et de | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | D'autres métaux | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

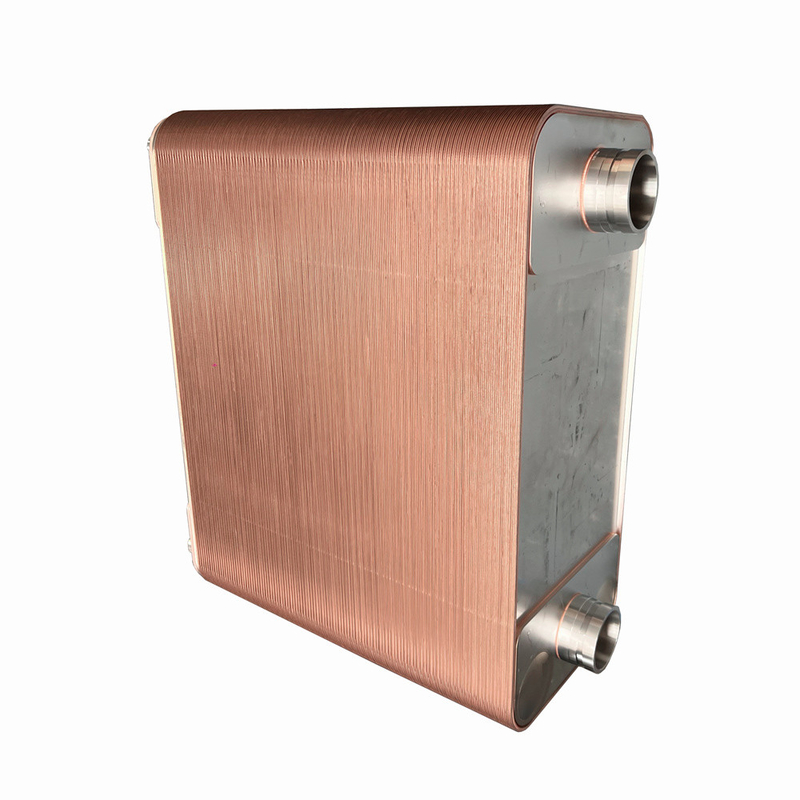

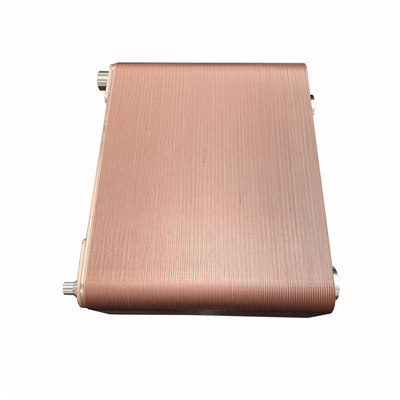

Échangeur de chaleur en tôle de brassage au nickel de haute qualité pour système de chauffage et de refroidissement
Description du produit
Principe de fonctionnement
L'échangeur de chaleur à tôle brasée se compose d'une série de plaques en acier inoxydable concave et convexe en relief; Comme le montre la figure ci-dessous, deux plaques adjacentes sont tournées de 180° pour former un canal,puis le cuivre ou le nickel pur est utilisé comme métal de remplissage de brasage dans un four de brasage sous vide pour braser un échangeur de chaleur en tôle en tôles d'acier inoxydable onduléUn canal est formé entre les plaques, et la répartition des trous d'angle sur les coins fait que les deux supports circulent alternativement dans le canal.Un grand nombre de points de contact assurent une bonne résistance mécaniqueLes points de contact et les bords sont scellés par brasage au cuivre pour assurer un isolement complet entre les deux côtés du support et le monde extérieur.
Caractéristique de transfert de chaleur
1. Structure compacte, facile à installer
2- Poids léger, seulement équivalent à 20 à 30% de l'échangeur de chaleur en coque et en tube
3. Durable, peut résister à des températures et à des pressions élevées
4Faible coefficient d'encrassement, turbulence élevée réduit le coefficient d'encrassement, réduisant ainsi le nombre de nettoyages
5Efficacité élevée du transfert de chaleur, consommation d'eau réduite
Domaine d'application
Industrie du papier textile: utilisation de la chaleur résiduelle des gaz résiduaires et des déchets liquides
Industrie chimique: processus de chauffage, de refroidissement, d'évaporation et de condensation
Industrie électrique: comme refroidisseur d'huile de transformateur, refroidisseur d'huile de turbine
Industrie métallurgique: comme laminoir, machine à couler en continu, générateur d'oxygène refroidisseur d'huile lubrifiante, refroidisseur d'eau en circulation
chauffage central régional: échangeur de chaleur à eau de chauffage à vapeur, chauffeur de station d'échange de chaleur intermédiaire, chauffeur d'eau du système secondaire
Industrie de la climatisation et de la climatisation comme évaporateur, condensateur, superchauffeur à gaz, sous-refroidisseur à liquide, régénérateur, etc.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
