Baode équipement d'échangeur de chaleur co., Ltd

|
| Place of Origin: | China |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Model Number: | BL30 series |
| Minimum Order Quantity: | 1 Units |
|---|---|
| Prix: | USD 50-1000per Units |
| Packaging Details: | Plywood Box |
| Delivery Time: | 14-18 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1000 Units per month |
| Product name: | High Quality Plate Type of Heat Exchanger Compact Brazed Plate Heat Exchanger | Main application: | car engine oil cooler/hydraulic heat exchanger |
|---|---|---|---|
| Brazing material: | Copper | Oil cooler type: | Copper brazed plate heat exchanger |

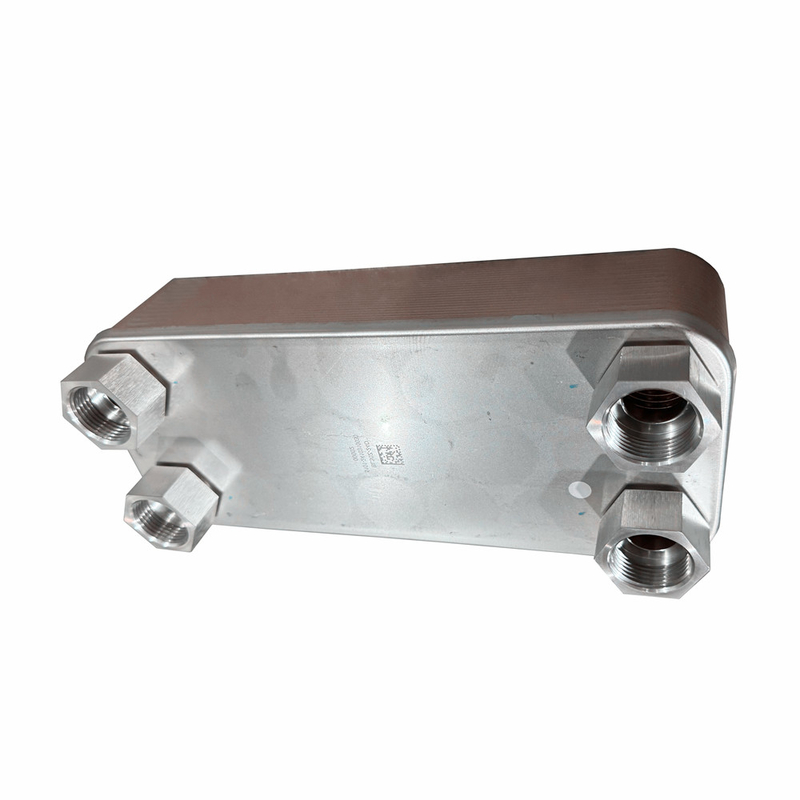

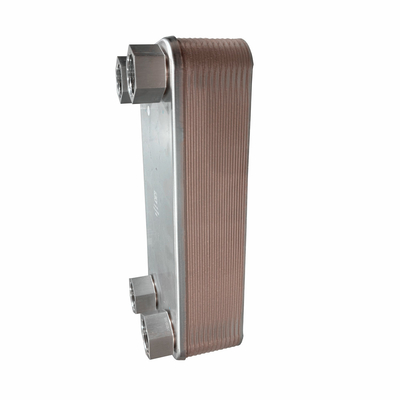

Type d'échangeur de chaleur de plaque de haute qualité Compact échangeur de chaleur de plaque brasée
Définition
L'échangeur de chaleur à plaque brasée est une sorte d'équipement d'échange de chaleur efficace, compact et léger, largement utilisé dans de nombreuses industries.Il réalise le transfert et l'échange de chaleur en utilisant le contact soudé et scellé entre les plaques.
Premièrement, le principe de fonctionnement
Le principe de fonctionnement de l'échangeur de chaleur à plaques brasées est essentiellement basé sur le mécanisme de transfert de chaleur entre les plaques échangeuses de chaleur.qui sont reliés par un procédé de brasageLe fluide échangeur de chaleur passe par un canal d'un côté, tandis que le liquide de refroidissement passe par un canal de l'autre côté.la chaleur est transférée du liquide à haute température vers le liquide à basse température à travers la plaque, complétant le transfert et l'échange de chaleur.
Deuxièmement, les caractéristiques structurelles
1. Conception compacte: l'échangeur de chaleur à plaque brasée utilise une conception compacte, ce qui lui permet d'occuper un très petit espace, adapté à des occasions d'espace limité.il est plus léger en taille et en poids, et plus facile à installer et à entretenir.
2- Transfert de chaleur efficace: en raison du contact de soudage entre la plaque et la plaque, une plus grande efficacité de transfert de chaleur peut être atteinte.L'échangeur de chaleur à plaque brasée a une conductivité thermique plus élevée et une résistance thermique plus faible, améliorant ainsi l'efficacité énergétique de l'échangeur de chaleur.
3. Forte résistance à la pression: L'échangeur de chaleur de plaque connecté par le processus de brasage a une forte résistance à la pression et peut résister à une pression élevée et à un environnement à haute température.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
