Équipement d'échangeur de chaleur en acier inoxydable de haute qualité

Équipement d'échangeur de chaleur en acier inoxydable de haute qualité

Description du produit

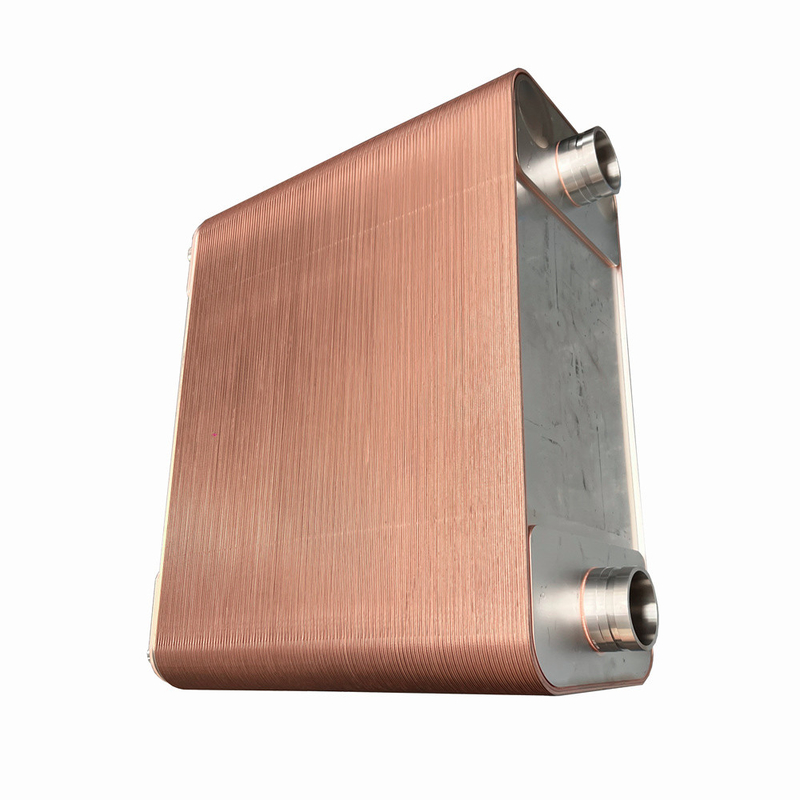

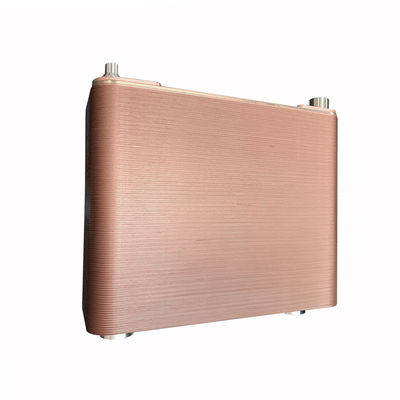

L'échangeur de chaleur à plaques brasées est un échangeur de chaleur à plaques fabriqué en brasant des plaques ondulées d'acier inoxydable adjacentes dans un four de brasage sous vide en utilisant du cuivre pur (ou du nickel) comme métal de remplissage.Le canal est formé entre les plaques, la répartition des trous d'angle sur l'angle fait circuler les deux supports alternativement dans le canal, le nombre de points de contact fournit un bon accent mécanique,le point de contact et le bord sont brasés par cuivre (ou nickel), avec une structure compacte, un petit volume, un poids léger, une efficacité de transfert de chaleur élevée, la quantité totale de remplissage du réfrigérant est faible, une large gamme d'adaptation,un bon rapport qualité/prix et autres avantages.

Caractéristiques des canaux de l'échangeur de chaleur à tôle brasée
canal H: coefficient de transfert de chaleur élevé, adapté à un débit faible mais à un transfert de chaleur élevé (chaleur spécifique élevée, changement de phase mais grande différence de température),comme le transfert de chaleur par réfrigération.
Canal M: coefficient de transfert de chaleur et résistance entre les canaux H et L.
Le canal L: faible coefficient de transfert de chaleur, faible résistance, adapté à un débit important et à un transfert de chaleur faible (faible différence de chaleur spécifique est faible),comme le transfert de chaleur par air sous pression ambiante.

Avantages de l'échangeur de chaleur à tôle soudée Structure compacte: utilisation d'une plaque mince en acier inoxydable, coefficient de transfert de chaleur élevé, faible rétention.
Fiable et stable: la sélection d'acier inoxydable 304.316L et de soudure, la qualité de soudage est élevée, peut résister à des températures élevées et à une pression élevée, une résistance à la fatigue élevée.
Moins de consommation d'eau: l'échangeur de chaleur à plaque brasée a un rendement d'échange de chaleur élevé,de sorte qu'il n'a besoin que 1/3 du débit d'eau de refroidissement de la coque et l'échangeur de chaleur tube sous la même condition de refroidissement.
Poids léger: seulement 20 à 30% du type de coque et de tube, ce qui réduit les coûts de transport et d'installation.
Faible coefficient d'encrassement: une turbulence élevée réduit le coefficient d'encrassement, réduisant ainsi le nombre de nettoyages.

Accessoires supplémentaires: Selon les besoins des utilisateurs, nous pouvons fournir une conception d'interface flexible, un dispositif de capteur de température, des boulons de fixation, des supports de fixation, des brides, des pinces, une couche d'isolation.

Modèle

Le numéro de série
