Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | La Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL210 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Équipement de réfrigération Système de réfrigération Refrigérateur Échangeur de chaleur à plaque bra | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | D'autres métaux | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

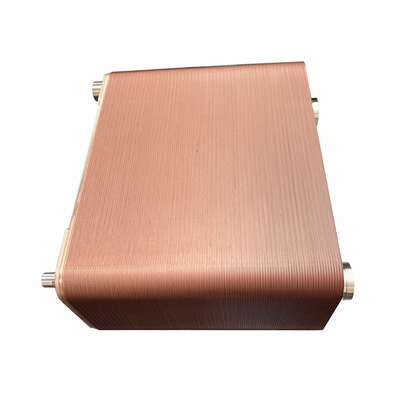

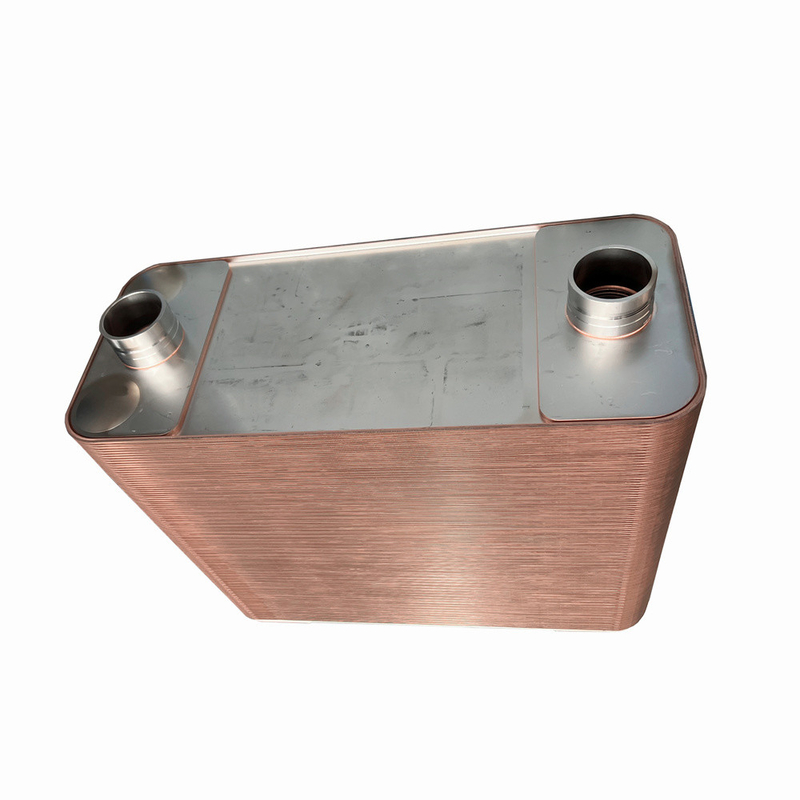

Équipement de réfrigération Système de réfrigération Refrigérateur Échangeur de chaleur à plaque brasée Évaporateur
Description du produit
L'échangeur de chaleur à plaque brasée a des défauts, il ne peut pas être démonté et nettoyé, ne peut pas être réparé, le prix est légèrement plus élevé.L'échangeur de chaleur à plaque brasée peut être composé de différentes étapes selon différents paramètres principaux pour améliorer son efficacité de transfert de chaleur.
L'échangeur de chaleur de plaque brasée n'a pas de coussin d'étanchéité, la plaque est soudrée par soudage électrique de fusion à haute température de cuivre Bo, la plaque a un schéma de conception ondulé incurvé circulaire,qui peut faire la mécanique du fluide dans le faible débit d'eau peut également compléter la fuiteLe volume de l'échangeur de chaleur à tôle brasée est généralement faible et l'application principale est à ultra-haute pression.et le coussin en cuir ne peut pas être intégré dans l'état de travail.
Les étapes de sa mécanique des fluides dans la plaque peuvent être composées de nombreux aspects en fonction de la situation d'application réelle, et elle est généralement composée d'un seul pas et de plusieurs étapes.Si le matériau des deux côtés est symétrique en une seule étape, un côté du matériau peut être une seule étape et l'autre côté du matériau une double étape, et les deux côtés du matériau peuvent être composés de différentes étapes.La composition spécifique de l'échangeur de chaleur de plaque brasée est que les côtés chaud et froid sont des étapes simples, et les échangeurs de chaleur à plusieurs étapes peuvent également être adaptés selon les exigences des clients.
La méthode de composition des étapes doit être calculée en fonction du transfert de chaleur et de la résistance hydrodynamique au frottement,et l'indice de transfert de chaleur par convection dans les canaux de débit froid et chaud doit être le même ou aussi proche que possible.Comme l'indice de transfert de chaleur par convection des deux côtés de la surface de conduction thermique est le même ou proche, la conductivité thermique est très élevée.
Bien que le débit des échangeurs de chaleur à plaques brasées varie d'une plaque à l'autre, le débit moyen est toujours utilisé pour calculer le transfert de chaleur et la résistance hydrodynamique au frottement.Parce que le "U" en forme d'accueil d'étape unique est fixé sur la plaque de serrage, le démontage est pratique.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
