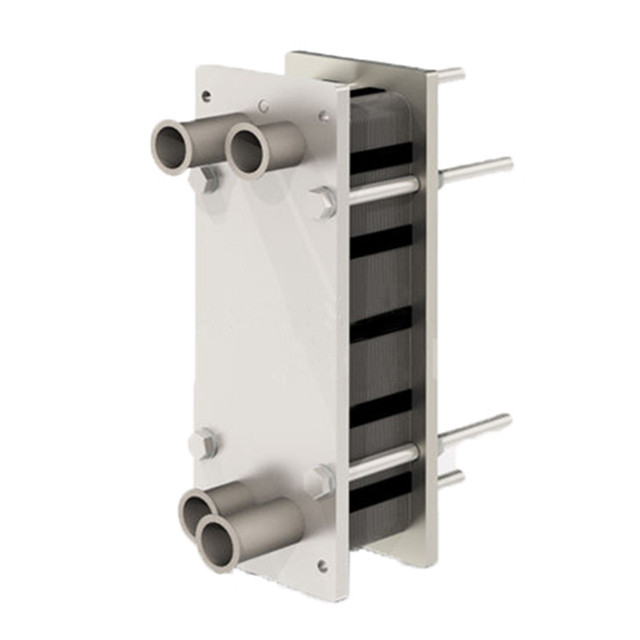

Échangeur de chaleur en acier inoxydable

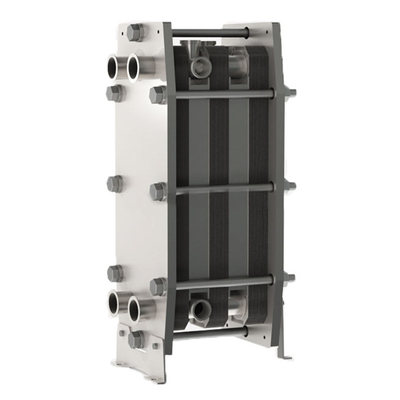

L'échangeur de chaleur de plaque est constitué d'un ensemble de plaques métalliques ondulées avec des ouvertures pour le passage de deux fluides entre lesquels se fera le transfert de chaleur.Le paquet de plaques est assemblé entre une plaque de cadre et une plaque de pression et comprimé par des boulons de serrageLe nombre de plaques est déterminé par le débit, les propriétés physiques des fluides, le niveau de débit, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, le niveau d'écoulement, etc.programme de chute de pression et de températureLes ondulations des plaques favorisent la turbulence du fluide et soutiennent les plaques contre la pression différentielle.

Cadre
Les plaques et la plaque de pression sont placées par une barre supérieure et une barre inférieure, toutes deux fixées à la colonne de support.Sur le plus grand type, certains boulons de serrage sont équipés de rouleaux à rouleaux à billes afin de faciliter l'ouverture et la fermeture de l'unité.. Le cadre est conçu pour être monté sur un sol uniquement. Les pieds standard sont fixes. Une unité peut contenir plusieurs sections, séparées par des plaques de connexion avec des connexions interchangeables.

Plaques
La corrugation des plaques fournit un passage entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence, ce qui entraîne un transfert de chaleur efficace.Les ports d'angle et les joints sont disposés de manière à ce que les deux supports circulent par des canaux alternatifs. Les plaques ont un motif de chevron pour une résistance maximale à des pressions de travail élevées. Différentes conceptions de chevron sont disponibles, afin d'obtenir un transfert de chaleur élevé optimal et une baisse de pression faible.Une zone de distribution unique assure un débit uniforme sur la surface de la plaqueLes plaques sont réversibles et ont un débit parallèle, ce qui signifie
Un seul type de plaque est nécessaire.

Conception fiable
Les échangeurs de chaleur à plaques à joints BAODE fournissent un chauffage et un refroidissement doux mais efficaces et répondent à toutes les exigences sanitaires.et autres procédés sanitaires tels que:
Traitement du lait et des boissons
Température du vin
Traitement de l'eau embouteillée
chauffage CIP (nettoyage en place)
Eau par osmose inverse

Refroidissement et chauffage des produits laitiers, de la brasserie, des boissons et des produits visqueux et pasteurisation et pasteurisation du lait dans certaines applications

Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle



Modèle	BS100
Référence croisée	M10B/M10M
La valeur de l'échantillon est la valeur de l'échantillon.	1084	1084
Largeur, en W [mm]	470	470
Min. longueur standard, L [mm]	700	700
Max. longueur standard, L [mm]	2300	2300
Distance verticale du port, VC [mm]	719	719
Distance horizontale du port, HC [mm]	225	225
Température maximale [° C]	180	180
Max. pression [barge]	10	16
Taille de la bride	DN100/4"	DN100/4"
Débit maximal [kg/s]	50



Résistance à l'usure
Matériel	Température applicable	Fluides applicables
RNB	-15°C à +135°C- Je ne sais pas.C	Équipement pour le traitement des eaux usées
Le PDEP	- 25 ans°C à+ 180°C	Eau chaude, vapeur, acide, alcalin
F26: le numéro de série	- 55 ans- Je ne sais pas.C à +230- Je ne sais pas.C	Acide, alcalin
FTP	0- Je ne sais pas.C à + 160- Je ne sais pas.C	Acide fortement concentré, alcali, huile à haute température, vapeur
