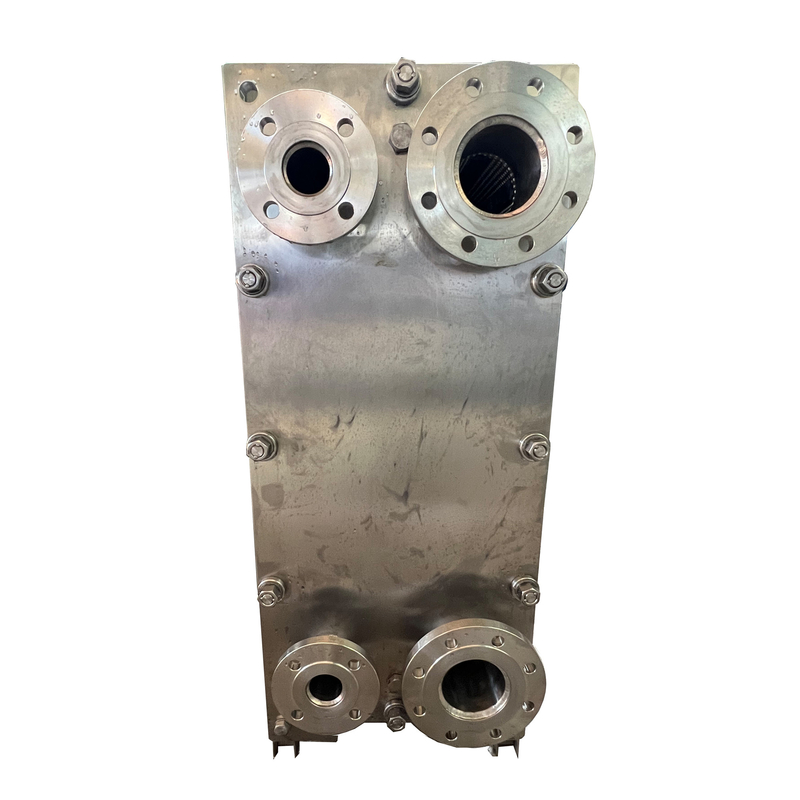

Échangeur de chaleur de plaque de lait

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Baode
Certification:	CE UL ISO9001 CCS GL DNV LR
Numéro de modèle:	BS100

Conditions de paiement et expédition:

Quantité de commande min:	1 Unité
Prix:	USD 50-500 per Unit
Détails d'emballage:	Casse en contreplaqué
Délai de livraison:	14 à 18 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	500 unités par mois

Contact

Description de produit détaillée

Nom du produit:	Échangeur de chaleur de plaque de lait	Modèle de référence:	Remplacer SWEP
Matériau de la plaque:	Acier inoxydable 316L/304	Matériau des joints:	NBR EPDM HEPDM FKM

Échangeur de chaleur de plaque de lait

Description du produit

Principe de fonctionnement
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placeLe paquet de plaques est assemblé entre une plaque cadre et une plaque sous pression et comprimé par des boulons de serrage.Les plaques sont équipées d'un joint qui scelle le canal et dirige les fluides dans des canaux alternatifsLe nombre de plaques est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de température.Les ondulations des plaques favorisent la turbulence du fluide et soutiennent les plaques contre la pression différentielle.

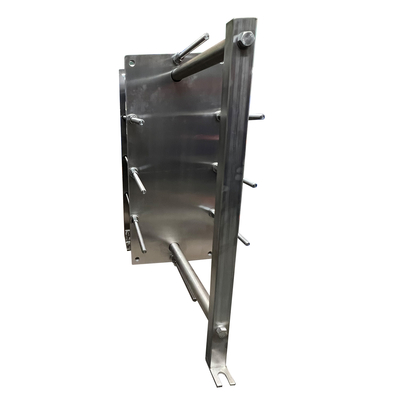

Cadre
Les plaques et la plaque de pression sont placées par une barre supérieure et une barre inférieure, toutes deux fixées à la colonne de support.Sur le plus grand type, certains boulons de serrage sont équipés de rouleaux à rouleaux à billes afin de faciliter l'ouverture et la fermeture de l'unité.. Le cadre est conçu pour être monté sur un sol uniquement. Les pieds standard sont fixes. Une unité peut contenir plusieurs sections, séparées par des plaques de connexion avec des connexions interchangeables.

Plaques
La corrugation des plaques fournit un passage entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence, ce qui entraîne un transfert de chaleur efficace.Les ports d'angle et les joints sont disposés de manière à ce que les deux supports circulent par des canaux alternatifs. Les plaques ont un motif de chevron pour une résistance maximale à des pressions de travail élevées. Différentes conceptions de chevron sont disponibles, afin d'obtenir un transfert de chaleur élevé optimal et une baisse de pression faible.Une zone de distribution unique assure un débit uniforme sur la surface de la plaqueLes plaques sont réversibles et ont un débit parallèle, ce qui signifie qu'un seul type de plaque est nécessaire.

Conception fiable
Les échangeurs de chaleur à plaques à joints BAODE fournissent un chauffage et un refroidissement doux mais efficaces et répondent à toutes les exigences sanitaires.et autres procédés sanitaires tels que:
Pasteurisation du lait et transformation par pasteurisation alimentaire
Température du vin
Traitement de l'eau embouteillée
chauffage CIP (nettoyage en place)
Eau par osmose inverse
Facile à modifier

La conception modulaire rend ces échangeurs de chaleur à plaques standard faciles à adapter aux exigences de processus nouvelles ou changeantes.Les matériaux et les options des joints le rendent un choix adaptable pour un large éventail de processus hygiéniques.
Vous pouvez, par exemple, choisir le type de plaque B de BAODE pour les applications nécessitant le plus haut rendement thermique possible.Ou optez pour notre type de plaque M pour les applications qui nécessitent un traitement plus doux du produitDes joints spéciaux de qualité sanitaire en NBRFF et EPDFF sont également disponibles pour les processus hygiéniques.

Efficacité thermique élevée
Les échangeurs de chaleur BAODE assurent un transfert de chaleur très efficace grâce à nos plaques minces uniques avec un motif de chevron optimisé, des profondeurs de pressage et du matériau de plaque.Cela permet un transfert de chaleur plus efficace et uniforme ainsi qu'une distribution uniforme du produit sur toute la surface de la plaqueLes plaques BAODE sont disponibles dans une large gamme de conceptions et de tailles.
Facile à nettoyer et à entretenir
Les échangeurs de chaleur à plaques BAODE sont dotés de fonctionnalités qui facilitent le nettoyage et l'entretien.Une autre grande caractéristique est notre unique système de joints sans colle utilisant des matériaux conformes à la FDALes joints peuvent être facilement remplacés pendant que les plaques sont toujours accrochées au cadre, ce qui permet d'économiser du temps et de l'argent.

Applications:
Refroidissement et chauffage des produits laitiers, de la brasserie, des boissons et des produits visqueux
et pasteurisation du lait et pasteurisation dans certaines applications

L' avantage:
Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle
Fabriqué en Chine

Modèle	BS100
Référence croisée	M10B/M10M
La valeur de l'échantillon est la valeur de l'échantillon.	1084	1084
Largeur, en W [mm]	470	470
Min. longueur standard, L [mm]	700	700
Max. longueur standard, L [mm]	2300	2300
Distance verticale du port, VC [mm]	719	719
Distance horizontale du port, HC [mm]	225	225
Température maximale [° C]	180	180
Max. pression [barge]	10	16
Taille de la bride	DN100/4"	DN100/4"
Débit maximal [kg/s]	50

Résistance à l'usure
Matériel	Température applicable	Fluides applicables
RNB	-15°C à +135°C- Je ne sais pas.C	Équipement pour le traitement des eaux usées
Le PDEP	- 25 ans°C à+ 180°C	Eau chaude, vapeur, acide, alcalin
F26: le numéro de série	- 55 ans- Je ne sais pas.C à +230- Je ne sais pas.C	Acide, alcalin
FTP	0- Je ne sais pas.C à + 160- Je ne sais pas.C	Acide fortement concentré, alcali, huile à haute température, vapeur
