Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL95 |
| Quantité de commande min: | 5 unités |
|---|---|
| Prix: | USD 200-500per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Condensateur refroidi à l'eau en acier inoxydable Échangeur de chaleur brasé Réfrigération Échangeur | Application principale: | Chauffage industriel, climatisation et climatisation |
|---|---|---|---|
| Matériel de soudure: | de cuivre | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

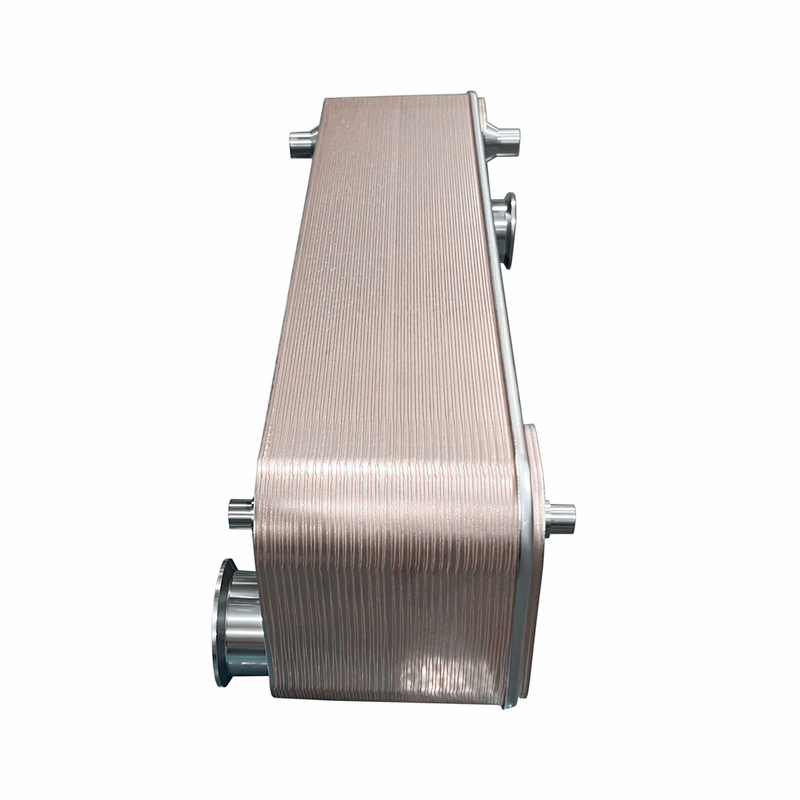

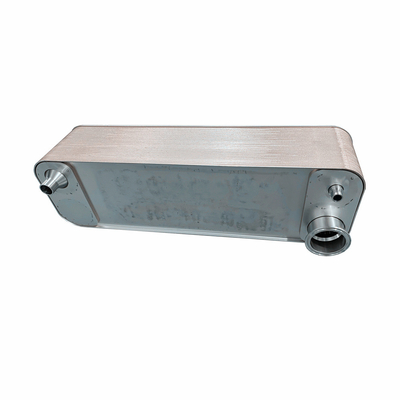

Condensateur refroidi à l'eau en acier inoxydable Échangeur de chaleur brasé Réfrigération Échangeur de chaleur Pièces d'échangeur de chaleur en plaque
Principe de fonctionnement
L'échangeur de chaleur à tôle brasée est un équipement d'échange de chaleur couramment utilisé, son principe de fonctionnement est le suivant:
1. Vue d'ensemble des principes
L'échangeur de chaleur de plaque brasée est composé d'une série de plaques métalliques disposées parallèlement, les plaques sont reliées par la technologie de brasage, le fluide circule alternativement entre la plaque et la plaque,et la chaleur est transférée directement à travers la surface de la plaque pour obtenir le transfert de chaleur.
2. Fluide de débit
Pendant le processus de travail, les fluides froids et chauds entrent par différents côtés de l'échangeur de chaleur de plaque, appelés respectivement le côté chaud et le côté froid,le fluide chaud est généralement un fluide à haute température (comme l'eau chaudeLe fluide froid est généralement un fluide à basse température (eau froide, liquide de refroidissement, etc.).
3. transfert de chaleur
Le fluide chaud circule entre les plaques du côté chaud, transférant la chaleur vers la plaque, qui transfère ensuite la chaleur à travers la surface de la plaque vers le fluide froid.Le liquide froid coule entre les plaques du côté froid, absorbant la chaleur pour transférer la chaleur du fluide chaud vers le fluide froid.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
B. Pour
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
