Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL130 |
| Quantité de commande min: | 5 unités |
|---|---|
| Prix: | USD 200-500per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Vente à chaud en acier inoxydable cuivre refroidi à l' eau condensateur échangeur de chaleur à plaqu | Application principale: | Chauffage industriel, climatisation et climatisation |
|---|---|---|---|
| Matériel de soudure: | de cuivre | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

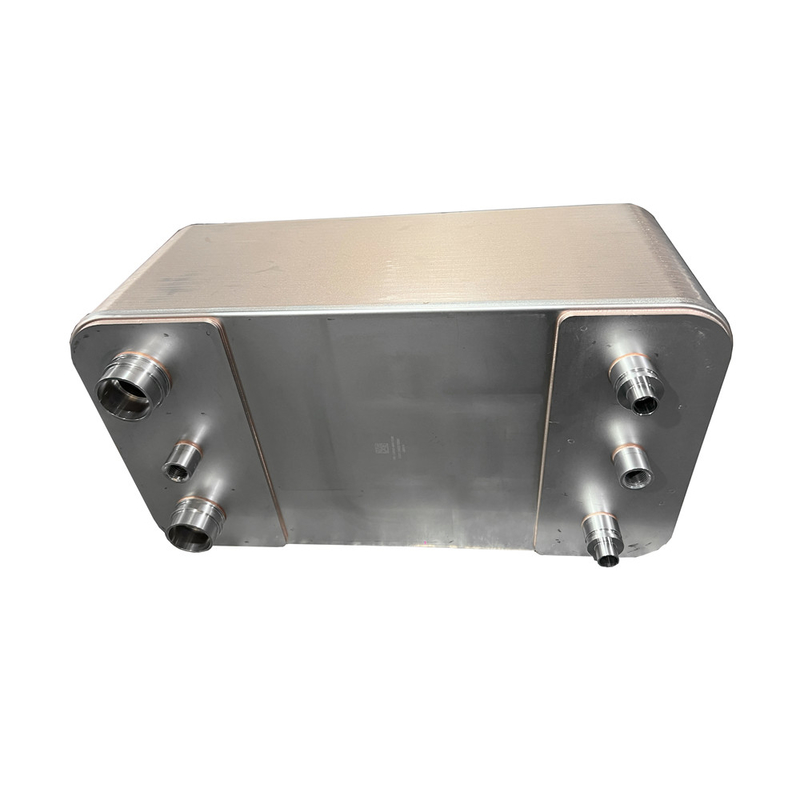

Vente à chaud en acier inoxydable cuivre refroidi à l' eau condensateur échangeur de chaleur à plaque brasée
Principe de débit de l'évaporateur
Les canaux formés entre les plaques ondulées et les coins sont disposés de manière à ce que les deux médias coulent
Le réfrigérant biphasé est utilisé pour la production de liquide de refroidissement par des conduits alternatifs, toujours dans des directions opposées (circulation contre courant).
(vapeur + liquide) entre en bas à gauche de l'échangeur avec une qualité de vapeur en fonction de la fonction
L'évaporation de la phase liquide a lieu à l'intérieur des canaux et à certains degrés de
Les déchets sont toujours soumis à une surchauffe, ce qui explique pourquoi le processus est appelé "expansion sèche".
Les flèches bleu foncé et bleu clair montrent l'emplacement des connexions du réfrigérant.
(saline) à refroidir coule contre courant dans le canal opposé; les flèches rouge foncé et rouge clair indiquent le
l'emplacement des connexions d'eau (saline).
Conception standard
Les connexions sont situées dans la plaque de couverture avant ou arrière.
Les plaques sont ondulées pour améliorer l'efficacité du transfert de chaleur et les rendre rigides.
Matériaux standard
Plaques de couverture: acier inoxydable AISI 316
Connexions: acier inoxydable AISI 316
Plaques en acier inoxydable AISI 316
Matériau de brasage: cuivre
Informations requises pour le devis
Afin de permettre au représentant de Baode de faire un devis spécifique, les demandes doivent être accompagnées des informations suivantes:
les détails:
- débits ou charge thermique requises
Programme de température
∆ propriétés physiques des liquides en question
∆ pression de travail souhaitée
∆ chute de pression maximale autorisée
Avantages des échangeurs de chaleur à plaques brasées dans l'industrie et la climatisation
Les échangeurs de chaleur à plaques brasées Baode (BHE) présentent plusieurs avantages par rapport aux échangeurs de chaleur traditionnels dans le secteur industriel.
et des applications de climatisation et de climatisation.
L'efficacité élevée du transfert de chaleur du BHE le rend extrêmement compact et facile à installer dans des endroits où l'espace est
est limitée.
L'appareil n'a pas de joints et convient donc à des applications où la température et/ou la pression sont élevées, par exemple dans les zones de
le chauffage.
Le système d'approvisionnement Baode assure que, peu importe où vous vous trouvez sur la planète, les unités BHE sont disponibles avec une très grande rapidité.
temps de livraison court.
Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
B. Pour
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
