Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL26 |
| Quantité de commande min: | 15 unités |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Échangeur de chaleur de plaque brasée en cuivre d'usine pour condensateur d'évaporateur de chauffage | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | de cuivre | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

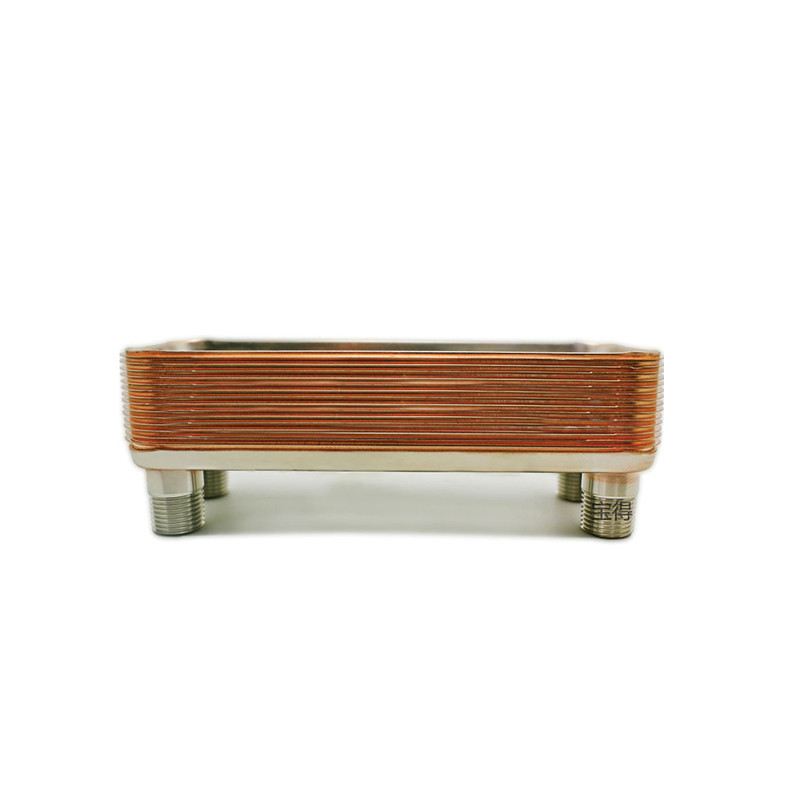

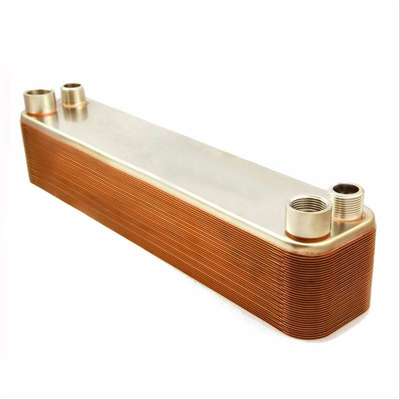

Échangeur de chaleur de plaque brasée en cuivre d'usine pour condensateur d'évaporateur de chauffage hydronique
Description du produit
Principe de fonctionnement
Le brasage des plaques d'acier inoxydable élimine le besoin de joints d'étanchéité et de plaques de cadre épaisses.le matériau de brasage scelle le colisLes échangeurs de chaleur brasés de Baode sont brasés à tous les points de contact, garantissant une efficacité optimale du transfert de chaleur et une résistance à la pression.Comme pratiquement tout le matériau est utilisé pour le transfert de chaleur, l'échangeur de chaleur à plaques brasées est de taille très compacte et a un faible poids et un faible volume de retenue.L'échangeur thermique bphe (plaque brasée) est constitué de plaques minces d'acier inoxydable ondulé qui sont brasées sous vide en utilisant du cuivre comme matériau de brasage.Pour les applications alimentaires et les applications impliquant des fluides agressifs, des unités brasées au nickel sont demandées.
La structure interne de l'échangeur de chaleur à plaque est composée d'un groupe de plaques et d'une coque.
1Groupe de plaques: la partie centrale de l'échangeur de chaleur de plaque est un groupe de plaques, qui est composé d'une série de plaques métalliques parallèles à la coque.Chaque plaque du groupe de panneaux a un bord scellé et un bord ouvertIl y a un certain espace entre les plaques, formant un canal de transfert de chaleur.
2. coque: la coque est la coque du groupe de plaques environnantes, qui comporte des composants structurels tels qu'un déflecteur, une conduite d'entrée et de sortie et un distributeur de liquide,utilisé pour orienter et distribuer le débit de liquide
3Sceaux: Le sceau est une pièce qui joue un rôle d'étanchéité à l'interface entre le groupe de plaques et la coque, et assure que le milieu thermique ne fuit pas en comprimant et en fixant le groupe de plaques.
Dans un procédé, deux substances traversent respectivement l'entrée et la sortie de l'échangeur de chaleur de plaque et forment un échange de chaleur entre les groupes de plaques, obtenant ainsi un transfert de chaleur.Le liquide pénètre dans le boîtier par le dispositif de régulation du débit de liquideDans chaque canal, le fluide transfère la chaleur au fluide opposé lors d'un processus d'échange thermique sur la surface de la plaque.La chaleur est ensuite déchargée par le déflecteur et le tuyau de sortieCe cycle est répété pour atteindre le but du transfert de chaleur.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
Application du projet
Le chauffage de l'eau de la piscine est simple, robuste, compact et
Les échangeurs de chaleur à plaque brasée Baode sont conçus pour réchauffer efficacement
et maintenir la température de l'eau dans les piscines de tous
les dimensions et les capacités d'une source de chaleur primaire telle que:
chaudière, installation solaire, pompe à chaleur, etc.
Conception standard
Module emballé complet comprenant:
échangeur de chaleur en acier inoxydable, pour fonctionner avec de l'eau de mer ou de l'eau légèrement corrosive (balnéothérapie,
l'eau de source thermale).
Matériaux standard
Plaques de couverture: acier inoxydable AISI 316
Connexions: acier inoxydable AISI 316
Plaques en acier inoxydable AISI 316
Matériau de brasage: cuivre
Informations requises pour le devis
Afin de permettre au représentant de Baode de faire un devis spécifique, les demandes doivent être accompagnées des informations suivantes:
- débits ou charge thermique requises
Programme de température
∆ propriétés physiques des liquides en question
∆ pression de travail souhaitée
∆ chute de pression maximale autorisée
Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
