Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL190 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | SS304/316 Échangeur de chaleur industriel en acier inoxydable brasé en plaque d'aluminium | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | de cuivre | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

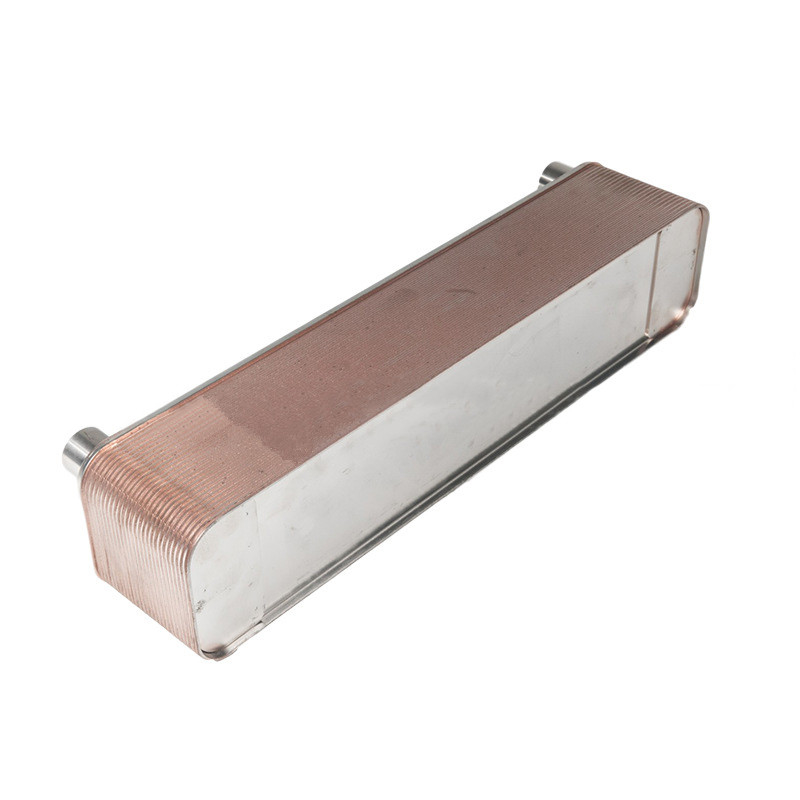

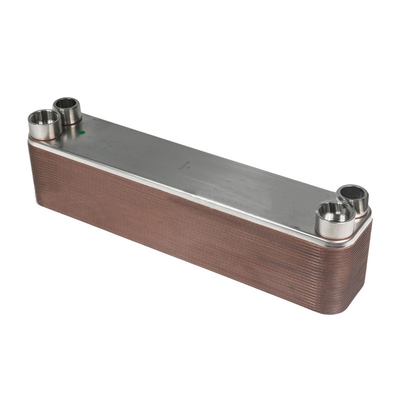

SS304/316 Échangeur de chaleur industriel en acier inoxydable brasé en plaque d'aluminium
Description du produit
L'échangeur de chaleur à plaque brasée présente les avantages d'un échangeur de chaleur sans joint, sans fuite, léger, de petite taille, à faible prix, facile à démonter et à installer et d'une efficacité de transfert de chaleur élevée.La structure convient à la vapeur, l'eau ou les fluides de procédé et peuvent être utilisés avec une différence de température minimale entre les deux fluides.
Comment prévenir la contrainte inégale de la plaque brasée du faisceau d'échangeurs de chaleur?
Les échangeurs de chaleur à plaques brasées sont constitués d'un certain nombre de feuilles ondulées estampillées disposées à intervalles correspondants, qui sont scellées avec des rondelles et superposées par un cadre et des vis de pressage.Les quatre trous d'angle de la plaque et du joint forment un tube de distribution de fluide et un tube de collecte, et les fluides chauds et froids sont raisonnablement séparés dans les canaux d'écoulement des deux côtés de chaque plaque pour qu'ils traversent la plaque pour l'échange de chaleur.
Tout d'abord, positionnez la corde de levage de l'échangeur de chaleur à plaque brasée de manière à ce que la glissière de l'échangeur de chaleur soit en position de contrainte (et dans la direction verticale),résister à la gravité de l'échangeur de chaleurEn second lieu, dans le processus de levage de la plaque et de l'échangeur de chaleur de la coque,l'équilibre de l'oreille de positionnement doit être maintenu en même tempsDans les échangeurs de chaleur à plaques brasées, il existe deux modes principaux de transfert de chaleur: la conduction et la convection.Le fluide chaud transfère la chaleur d'un côté de la paroi du tube par convection, et transfère ensuite la chaleur d'un côté à l'autre par conduction, et l'autre côté de la paroi du tube transfère la chaleur au fluide froid par convection,complétant ainsi le processus de transfert de chaleur de l'échangeur de chaleur.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
