Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL6 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Conditionneur d'eau industriel, pompe à chaleur, évaporateur de plaque, échangeur de chaleur brasé e | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | D'autres métaux | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

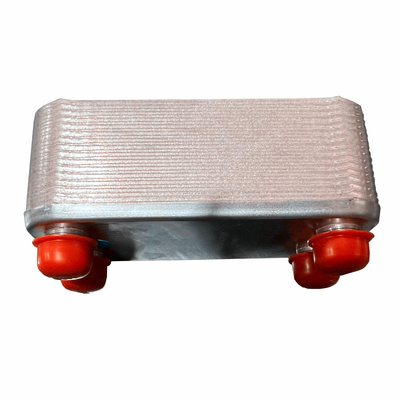

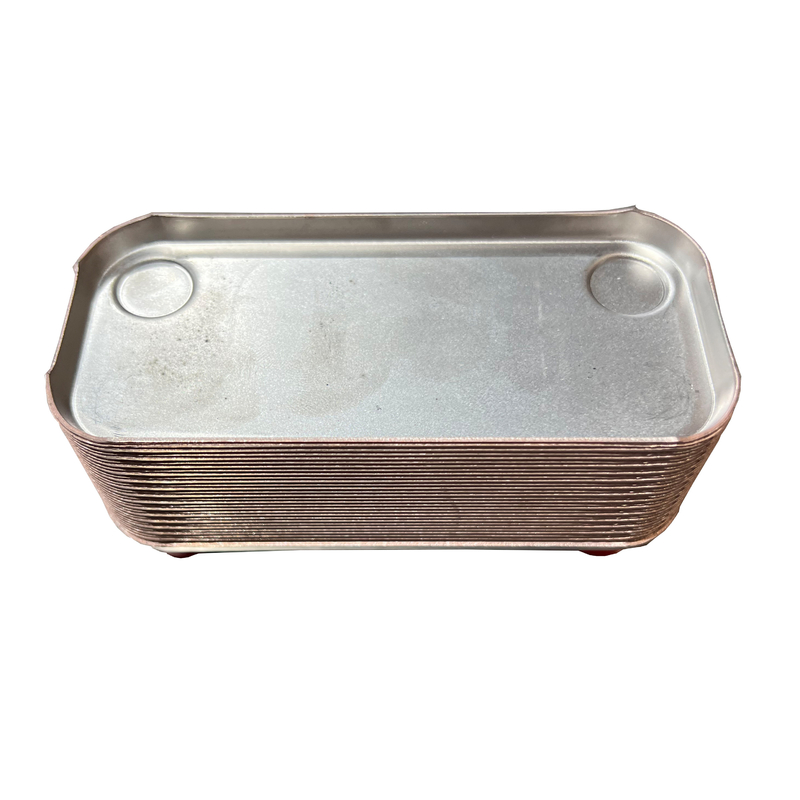

Conditionneur d'eau industriel, pompe à chaleur, évaporateur de plaque, échangeur de chaleur brasé en acier inoxydable
Description du produit
Principe et application de l'échangeur de chaleur à tôle brasée
1. Vue d'ensemble du principe
L'échangeur de chaleur à plaques brasées est un équipement d'échange de chaleur efficace, son principe de base est l'utilisation d'une série de plaques métalliques composées du canal de débit,de sorte que deux ou plusieurs fluides dans l'échange thermique de plaqueLa technologie de brasage consiste à combler l'écart entre les joints après fusion du métal de brasage afin d'obtenir une connexion solide entre les métaux.la technologie de soudage par aiguille assure l'étanchéité et la résistance structurelle des plaques et fournit un environnement d'échange thermique stable pour le fluide.
2Structure et caractéristiques des plaques
Les échangeurs de chaleur à plaques sont constitués d'une série de plaques métalliques ondulées superposées, et un canal de débit mince et uniforme est formé entre les plaques.une efficacité élevée de transfert de chaleurEn outre, l'échangeur de chaleur à plaque présente également les avantages d'une forte adaptabilité, d'une expansion facile et d'une combinaison flexible,qui peut répondre aux besoins d'échange thermique de différentes occasions et processus.
3Principe du procédé de brasage
Dans le processus de brasage, le métal de remplissage est fondu et rempli dans l'espace entre les plaques, et pénètre dans l'espace joint par action capillaire pour former la connexion entre les métaux.Le processus de brasage nécessite un contrôle strict des paramètres tels que la température de brasage, le temps et la force du graphite pour s'assurer que le métal de remplissage du brasage est complètement fondu et qu'un bon joint est formé.et peut résister aux changements de pression et de température générés au cours du processus de travail.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
