Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL190 |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | Échangeur de chaleur en tôle brasée à haute pression en cuivre d'acier inoxydable pour équipement de | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | D'autres métaux | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

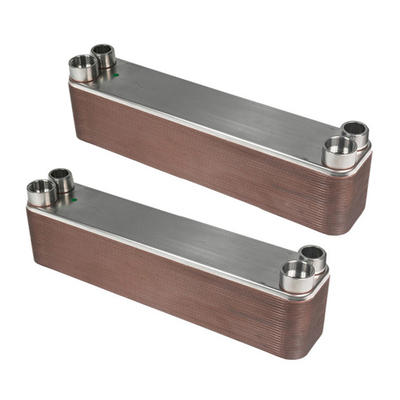

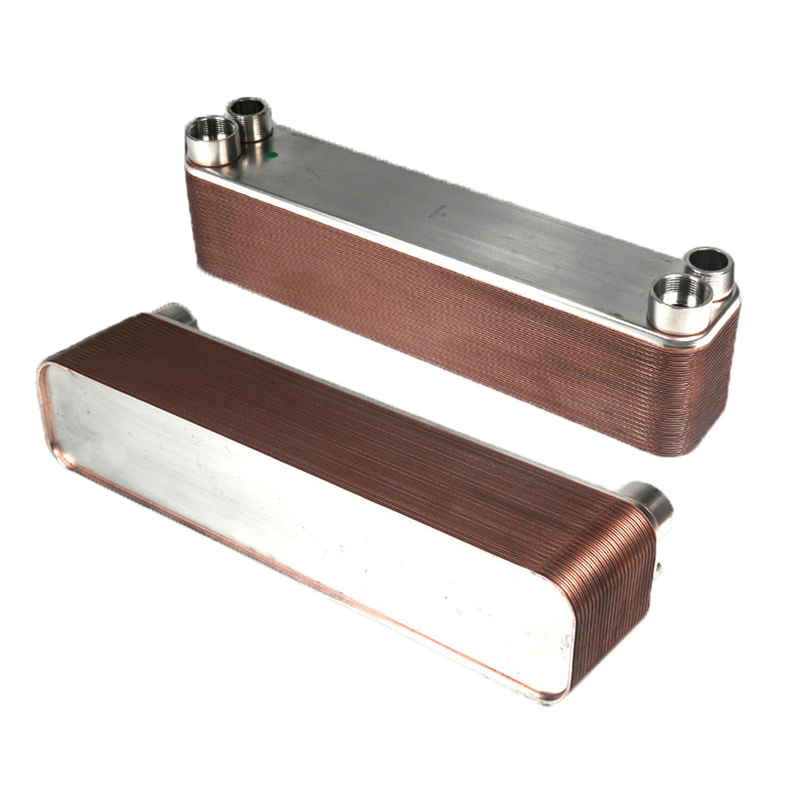

Échangeur de chaleur en tôle brasée à haute pression en cuivre d'acier inoxydable pour équipement de réfrigération
Description du produit
L'échangeur de chaleur à plaque brasée présente les avantages d'un échangeur de chaleur sans joints, sans fuite, léger, de petite taille, à faible prix, facile à démonter et à installer et d'une efficacité de transfert de chaleur élevée.La structure convient à la vapeur, l'eau ou les fluides de procédé et peuvent être utilisés avec une différence de température minimale entre les deux fluides.
Les échangeurs de chaleur à plaques brasées sont constitués de plaques d'acier inoxydable avec une surface de transfert de chaleur efficace.,échangeur de chaleur sans fuite et robuste. Les échangeurs de chaleur à plaques soudées compactes sont conçus pour être constitués d'au plus 20 plaques en acier inoxydable ondulé,avec chaque deuxième plaque d'extrémité tournée à l'envers pour former un grand nombre de points de contact entre toutes les plaques.
Lors du brasage, les points de contact sont également soudés entre eux, formant une plaque compacte qui permet d'utiliser pour le transfert de chaleur presque tous les matériaux structurels de la plaque (environ 94% de la surface).
Les plaques forment deux canaux distincts dans lesquels le milieu forme un mouvement convectif, ce qui entraîne une grande turbulence dans le système de canaux, ce qui se traduit par d'excellentes caractéristiques de transfert de chaleur,et la mise à l'échelle est maintenue à un minimum absolu même à basse vitesse.
Lors de l'exploitation et de l'entretien, s'il y a des particules dans l'eau, un filtre doit être utilisé et la plupart des particules molles peuvent être éliminées en les lavant à l'eau inverse.
L'échangeur de chaleur de plaque compactement soudée doit être inversement lavé tous les 3 à 5 ans avec de l'acide citrique ou un autre acide qui n'érode pas le cuivre et l'acier inoxydable.
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
