Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CE/UL |
| Numéro de modèle: | Série de CP |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 1000~10000 Per Unit |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 14 à 18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités/unités par mois |

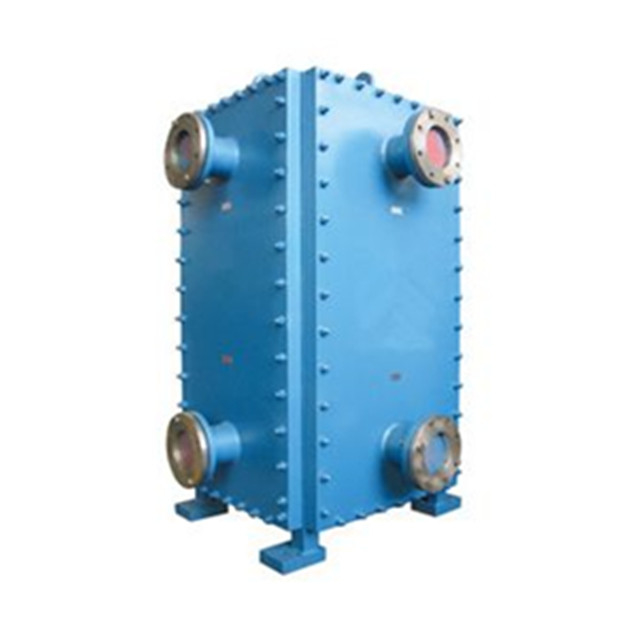

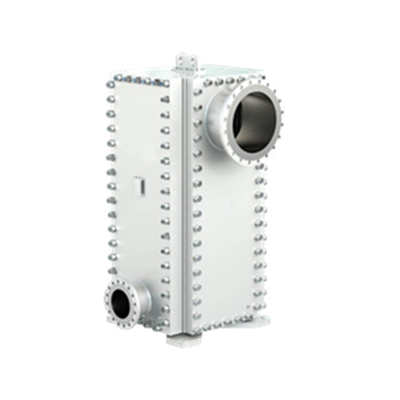

| Nom du produit: | Échangeur de chaleur à plaque entièrement soudé à gaz à gaz Compabloc utilisé dans l'industrie pétro | Applications: | Récupération de chaleur, chauffage et refroidissement dans les systèmes de déshydratation et de dess |
|---|---|---|---|
| Raffineries de pétrole: | Génération de vapeur | Avantages: | Entièrement nettoyable mécaniquement, ce qui rend l'entretien plus simple, plus rapide et plus renta |
L'échangeur de chaleur Compabloc est constitué d'une pile de plaques ondulées soudéses pour former des canaux chauds et froids alternatifs.Les plaques sont en acier inoxydable ou d'autres matériaux résistants à la corrosion pour assurer la durabilité et une longue durée de vie.
Le processus de transfert de chaleur dans un échangeur de chaleur Compabloc se produit à la fois par conduction et par convection.amélioration du transfert de chaleur par augmentation de la surface de contact entre le fluide et la surface de la plaque.
Conception
Optimisation des processus
En raison du concept de conception unique du Compabloc, les possibilités d'optimisation et de flexibilité des processus sont illimitées.Le Compabloc peut être conçu avec des configurations à passage simple ou à plusieurs passagesPour la condensation, la réébullition et les travaux liquide-liquide sans croisement de température, la configuration à passage unique convient avec son flux croisé total.La grande surface de débit transversal et le chemin de débit court s'adaptent aux tâches de condensation à basse pression et permettent des chutes de pression très faiblesUne configuration multi-pass est adaptée aux tâches avec approches de température croisée et proche.
Il existe actuellement sept modèles de famille de plaques avec des zones de transfert de chaleur allant de 0.7 à 840 m2 par unité et chaque modèle est modulaire avec un nombre différent de plaques pour permettre le meilleur ajustement pour toute tâche.
Le concept de conception permet un nombre différent de passes sur les deux circuits permettant ainsi de grandes différences de débit entre le côté chaud et le côté froid.Le baffling peut facilement être réarrangé pour s'adapter à une nouvelle charge si les débits ou les températures changentDes approches de température proche jusqu'à 3°C (5.4°F) peuvent être réalisées.
Le Compabloc peut être monté verticalement, pour les tâches liquide-liquide normales, la condensation avec sous-refroidissement et les tâches de refroidissement au gaz, ou horizontalement, pour la plupart des tâches de condensation,droits de réébullition ou de transfert de liquide en liquide lorsque la hauteur est limitée.
| Modèle | Pression standard (barres) | Plage de température standard (°C) | Max.Dimension (mm) A*A*B |
| Le CP15 | Le FV-32 | -40 à 300 | 280*280*540 |
| Le CP20 | Le FV-32 | -40 à 300 | 430*430*730 |
| CP30 | Le FV-32 | -40 à 300 | 500*500*1070 |
| CP40 | Le FV-32 | -40 à 300 | 600*600*1400 |
| CP50 | Le FV-32 | -40 à 300 | 840*840*2050 |
| Le CP75 | Le FV-32 | -40 à 300 | 1240*1240*3600 |
| CP120 | Le FV-32 | -40 à 300 | 2190*2190*3500 |
