Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CE/UL |
| Numéro de modèle: | Série de CP |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | USD 1000~10000 Per Unit |
| Détails d'emballage: | boîtier en contreplaqué |
| Délai de livraison: | 14 à 18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500 unités par mois |

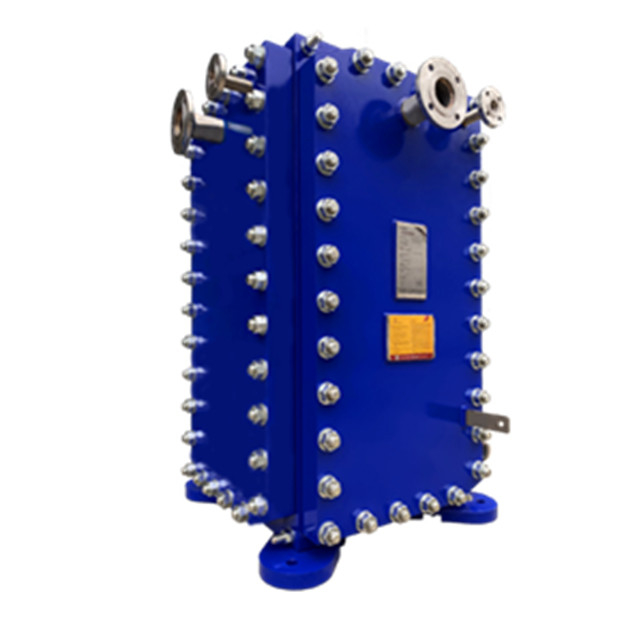

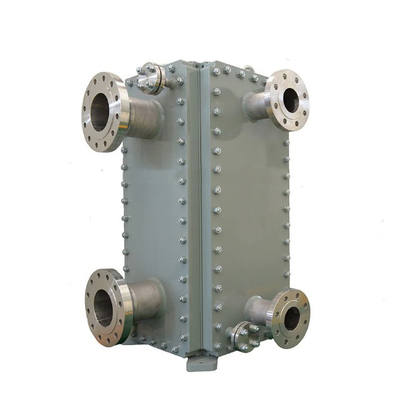

| Nom du produit: | Échangeur de chaleur en acier inoxydable à haute température en plaque Compabloc entièrement soudé p | Applications: | Récupération de chaleur dans les systèmes TEG (déshydratation des gaz) |
|---|---|---|---|
| Raffineries de pétrole: | Refroidissement de l'essence, du kérosène, de l'huile gazeuse, du diesel, de la pompe, etc. | Bénéfices: | Une efficacité thermique élevée permet d'économiser de l'énergie |
Description du produit
Paramètres de base:
Matériaux des plaques:
Acier inoxydable: 304L, 316L, 904L
Métaux spéciaux
254SMO, Hastelloy 276, Titane, Nickel200/201, etc. Ils sont utilisés pour la fabrication de produits chimiques.
Épaisseur de la plaque: 0,8 mm-1,2 mm
Paramètres de conception:
Pression de conception: 40 bar maximum
Température de conception: de -196° à 400°
Raffineries de pétrole
Préchauffage du pétrole brut
Condensation de l'essence, du kérosène, du diesel, etc.
Le gaz naturel
Adoucissement au gaz, décarbonisation --service de solvant maigre/riche
Déshydratation des gaz -- récupération de chaleur dans les systèmes TEG
Huile raffinée
Édulcorant à base de pétrole brut -- échangeur de chaleur à base de pétrole alimentaire
Coke sur les plantes
Réfrigération par le nettoyeur de liquide à l'ammoniac
Huile de chauffage et de refroidissement au benzoyl
Sucre raffiné
Jus mélangés, jus fumigé chauffé
Chauffage des jus par ancrage sous pression
Pâte et papier
Récupération thermique de l'ébullition et de la fumigation
Récupération thermique du processus de blanchiment
Le chauffage des liquides de lavage
Éthanol de carburant
Échange thermique liquide à liquide fermenté
Préchauffage de la solution d'éthanol
Produits chimiques, métallurgie, production d'engrais, fibres chimiques, usine de traitement de l'eau, etc.
Principes de travail
Les médias froids et chauds circulent alternativement dans des canaux soudés entre les plaques.La flexibilité La configuration du débit permet aux deux côtés de conserver la meilleure efficacité thermique et la configuration du débit peut être réarrangée pour s'adapter au changement de débit ou de température dans la nouvelle charge.
Les avantages
Le cadre peut être démonté pour réparation et nettoyage;
Structure compacte, efficacité thermique élevée et faible empreinte;
Le soudage à l'arrière des plaques évite le risque de corrosion des fissures;
Une variété de formes de flux répond à toutes sortes de processus de transfert de chaleur complexes.
La trajectoire de débit courte convient à la condensation à basse pression et permet une très faible chute de pression.
L'échangeur de chaleur à plaque est un équipement idéal pour l'échange de chaleur entre liquide et vapeur.structure compacte et légère, petite surface de plancher, large application, longue durée de vie, etc. Sous la même perte de pression, le coefficient de transfert de chaleur est 3 à 5 fois supérieur à celui de l'échangeur de chaleur par tube,la surface du sol est un tiers de l'échangeur de chaleur du tube, et le taux de récupération de chaleur peut atteindre 90%.
L'échangeur de chaleur de type plaque tout soudée utilise des feuilles ondulées comme composants de transfert de chaleur.Il s'agit d'un nouvel ensemble d'échangeur de chaleur amovible et échangeur de chaleur en coque et en tube avec les avantages d'un échangeur de chaleur à haute efficacité.
| Modèle | Pression standard (barres) | Plage de température standard (°C) | Max.Dimension (mm) A*A*B |
| Le CP15 | Le FV-32 | -40 à 300 | 280*280*540 |
| Le CP20 | Le FV-32 | -40 à 300 | 430*430*730 |
| CP30 | Le FV-32 | -40 à 300 | 500*500*1070 |
| CP40 | Le FV-32 | -40 à 300 | 600*600*1400 |
| CP50 | Le FV-32 | -40 à 300 | 840*840*2050 |
| Le CP75 | Le FV-32 | -40 à 300 | 1240*1240*3600 |
| CP120 | Le FV-32 | -40 à 300 | 2190*2190*3500 |
