Baode équipement d'échangeur de chaleur co., Ltd

|
| Lieu d'origine: | Chine |
| Nom de marque: | Baode |
| Certification: | CCS/UL/CE |
| Numéro de modèle: | Série BL190 |
| Quantité de commande min: | Unités 1 |
|---|---|
| Prix: | USD 50-1000per Units |
| Détails d'emballage: | Boîte en contreplaqué |
| Délai de livraison: | 14-18 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 unités par mois |
| Nom du produit: | BL190 Série Plaques en acier inoxydable Plaque brasée en cuivre Échangeur de chaleur de moteur de ma | Application principale: | refroidisseur d'huile moteur automobile/échangeur de chaleur hydraulique |
|---|---|---|---|
| Matériel de soudure: | D'autres métaux | Type de refroidisseur à huile: | Échangeurs de chaleur à plaques brasées en cuivre |

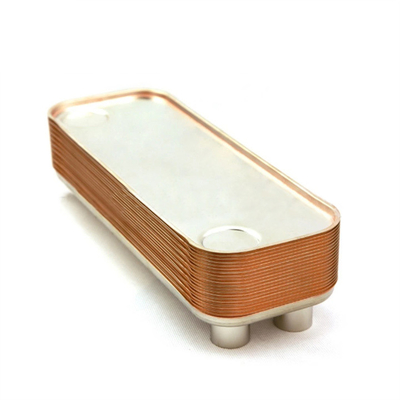

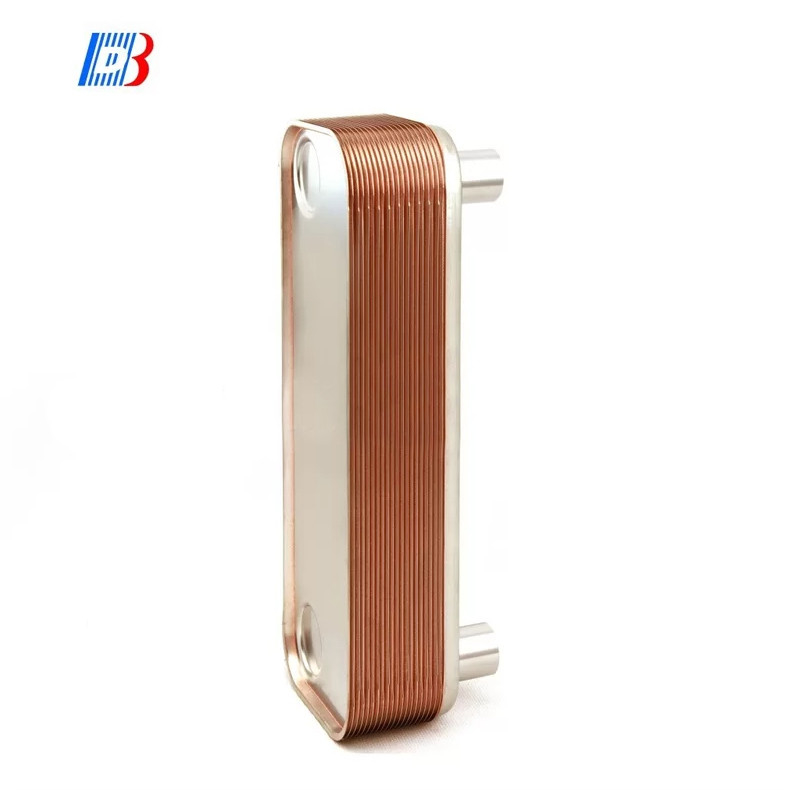

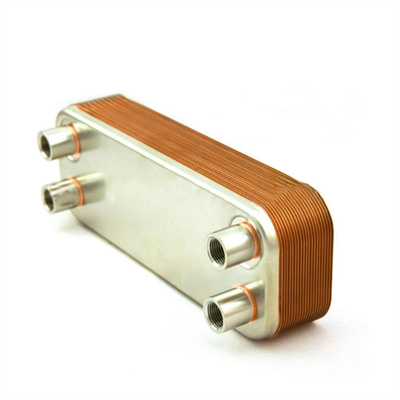

BL190 Série Plaques en acier inoxydable Plaque brasée en cuivre Échangeur de chaleur de moteur de marine refroidisseur d'huile
Définition
Les échangeurs de chaleur sont utilisés pour échanger de la chaleur entre deux fluides.
Ils offrent un haut niveau d'efficacité combiné à des dimensions compactes et à un faible poids.
l'efficacité réduit la quantité d'eau de refroidissement nécessaire au transfert de chaleur, ce qui entraîne de faibles coûts d'exploitation.
Caractéristiques
Les plaques et les connexions sont fabriquées à partir d'acier inoxydable AISI 316, brasé sous vide avec du cuivre.
Le moulage spécial des plaques produit le débit turbulent nécessaire à un transfert de chaleur efficace et fournit
l'échangeur de chaleur de plaque ayant une résistance mécanique élevée.
Détails de fonctionnement
Moyenne
Glycol d'eau
Fluides de fonctionnement HFC
L'eau
Huile
Contamination
La quantité de particules dans la suspension doit être inférieure à 10 mg/l, la taille des particules < 0,6 mm
Des particules comme des fils provoquent une augmentation rapide des chutes de pression.
Plage de température
10C à 225C (point de congélation et point d'ébullition doivent être pris en considération)
Pression
Maximum 45 bar jusqu'à 225 °C, pression de test 60 bar.
Corrosion
Les limites suivantes se réfèrent à une valeur de PH de 7
Chlorure libre. CL2 < 0,5 ppm
Ions chlorure CL
< 700 ppm à 20 °C
< 200 ppm à 50 °C
Autres limites
PH7 à 10
SULFATE so4 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Ammoniac, NH3< 10 ppm
Co libre inférieure à 10 ppm
Les ions suivants ne sont pas corrosifs dans des conditions normales:
Phosphates, nitrates, nitrites, fer, manganèse, sodium et potassium
Applications électriques et de cogénération, refroidissement d'huile marine, refroidisseur d'huile de moteur à turbine, automobile,
construction, chemins de fer, sidérurgie
Temps de livraison court.
Une qualité élevée
Prix raisonnable
Fabriqué par le client
Conception du savoir-faire et assistance à la clientèle
| Modèle | BL26 |
| Largeur, A [mm] | 111 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 310 |
| Longueur, E [mm] | 10 + 2,36n |
| Distance horizontale du port, C [mm] | 50 |
| Distance verticale du port, D [mm] | 250 |
| Précipitation maximale [Mpa] | 3 |
| Taux de débit maximal [m3/h] | 8.1 |
| Poids [kg] | 1.3+0.12n |
Modèle
Le numéro de série
| Modèle | Le numéro de série: | Le numéro de série | BL26 | Pour les véhicules à moteur | BL50 | Le numéro de série: |
| Largeur, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 206 | 310 | 310 | 304 | 525 | 616 |
| Longueur, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distance horizontale du port, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distance verticale du port, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| Précipitation maximale [Mpa] | 3 | 3 | 3 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Poids [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 20,6 + 0,19 n | 70,8 + 0,36n |
| Modèle | Le numéro de série | Le numéro de série: | BL200 | Le numéro de série | BL100 * | BL200 * |
| Largeur, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| La valeur de l'échantillon est la valeur de l'échantillon. | 528 | 696 | 738 | 1398 | 495 | 739 |
| Longueur, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13+2,55n |
| Distance horizontale du port, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distance verticale du port, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Précipitation maximale [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. Je vous en prie.5 | 3/4. Je vous en prie.5 |
| Taux de débit maximal [m3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Poids [kg] | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 310,8 + 1,73n | 6.5+0.37n | 13 + 0,78n |
